Штриховое кодирование, автоматическая идентификация грузов

Общие требования к символам линейного штрихового кода и двумерным символам на этикетках для отгрузки, транспортирования и приёмки

Предисловие

1. Подготовлен Ассоциацией автоматической идентификации ЮНИСКАН/EAN РОССИЯ / AIM РОССИЯ совместно с Академией автоматической идентификации и логистики при участии ФГУП Научно-исследовательского и экспериментально-конструкторского института тары и упаковки. Внесён Техническим комитетом по стандартизации ТК 355 «Автоматическая идентификация»

2. Принят и введён в действие Постановлением Госстандарта России от 29 октября 2002 г. № 395-ст

3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 15394—2000 «Упаковка. Символы штрихового кода и двумерные символы на этикетках для отгрузки, транспортирования и приёмки» (ISO 15394—2000 Packaging — Bar code and two-dimensional symbols for shipping, transport and receiving labels), за исключением приложений С», Н и раздела «Библиография». Дополнительные справочные фразы для учёта потребностей национальной экономики выделены курсивом

Введение

Использование электронного обмена данными (Electronic Data Interchange — EDI) в сочетании с реальными транспортированием, отгрузкой и приёмкой упакованных грузов, которые обеспечены прослеживаемостью по ИСО 9000. требует простого и уникального идентификатора, связанною с данными в электронном виде и транспортируемой единицей¹.

Транспортные этикетки, маркированные штриховым кодом, широко используют в международной промышленной кооперации. Существует ряд различных стандартов, каждый из которых разработан под требования определенной отрасли. Для эффективного и экономичного использования в отраслевых и межотраслевых рамках необходим общий многоотраслевой стандарт.

Транспортная этикетка, маркированная штриховым кодом, разработана для обеспечения автоматизации управленческих операций отгрузки и приёмки. Информация в штриховом коде транспортной этикетки может служить ключом для доступа к соответствующей базе данных, содержащей детальную информацию о транспортируемой единице, включая информацию, передаваемую путем электронного обмена данными. По соглашению между торговыми партнёрами транспортная этикетка может также содержать иную информацию.

Двумерные символы могут быть включены в качестве вспомогательного средства для передачи больших объёмов транспортных данных этикеток или данных, передаваемых от отправителя к получателю путем F.D1. а также при работе систем транспортных перевозчиков для автоматической сортировки и поиска.

Настоящий стандарт является базой, которой должны соответствовать стандарты по применению, регламентирующие требования к этикеткам со штриховым кодом и двумерными символами для отгрузки, транспортирования и приёмки. Указанные стандарты долж ны устанавливать более конкретные требювания в пределах ограничений, устанавливаемых настоящим стандартом.

1. Область применения

Настоящий стандарт устанавливает:

• минимальные требования к проектированию этикеток транспортируемых единиц, содержащих символы линейного штрихового кода и двумерные символы для передачи данных между торговыми партнёрами;
• требования по обеспечению прослеживаемости транспортируемой единицы с помощью уникального идентификатора транспортируемой единицы;
• руководство но заполнению этикетки данными, представленными в символах линейного штрихового кода, в двумерных символах или в виде текста для чтения;
• особые рекомендации по выбору символик;
• требования к качеству, классу и плотности символа;
• рекомендации по размещению этикетки, ее размеру и включению неформализованного текста и сопутствующей графики;
• руководство по выбору материала этикетки.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

• ИСО/МЭК 2382 Информационная технология. Словарь
• ИСО/МЭК 15416—2000 Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификации испытаний качества печати штриховых кодов. Линейные символы
• ИСО/МЭК 15417—2000 Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Code 128
• ИСО/МЭК 15418—99 Информационная технология. Идентификаторы применения EAN/UCC и идентификаторы данных FACT и их ведение
• ИСО/МЭК 15424—2000 Информационная технология. Технологии автоматической идентификации и сбора данных. Идентификаторы носителей данных (включая идентификаторы символик)
• ИСО/МЭК 15434—99 Информационная технология. Синтаксис передачи данных для средств автоматического сбора данных высокой ёмкости
• ИСО/МЭК 15438—2001 Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификации символики штрихового кода PDF417
• ИСО/МЭК 15459-1—99 Информационная технология. Уникальная идентификация транспортируемых единиц. Общие положения
• ИСО/МЭК 16023—2000 Информационная технология. Международная спецификация символики Maxicode
• ИСО/МЭК 16388—99 Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Code 39

Ввиду большого объёма разнородных понятий, устанавливаемых ИСО/МЭК 2382, целесообразно использовать понятия в части штрихового кодирования по ГОСТ 30721 / ГОСТ Р 51294.3

3. Определения

В настоящем стандарте применяют термины по ИСО/МЭК 2382 и следующий термин с соответствующим определением:

3.1 Cортировка — Процесс, посредством которого система грузопереработки направляет упаковки и груз по определенному маршруту в среде распределения.

4. Общие положения

4.1 Принципы

Этикетки со штриховым кодом предназначены для обеспечения автоматического обмена данными между всеми участниками канала распределения, например поставщиком, перевозчиком, заказчиком и прочими посредниками. Объём данных, содержащихся в символах линейного штриховог о кода, двумерных символах и в виде текста для чтения, зависит от требований торговых партнёров. Если этикетку со штриховым кодом используют совместно с электронными базами данных н/илн системами электронного обмена данными, объём данных может бьпь уменьшен до одной части данных — уникального идентификатора транспортируемой единицы.

Торговые партнёры имеют различные потребности в информации. Часть информации может быть общей для двух нли более торговых партнёров, тогда как другая чаоь информации может быть специфичной для одного из тортовых партнёров. Информация для различных торговых партнёров становится доступной в разное время, например:

• специальная информация о продукции — в пункте производства или упаковывания;
• информация о подготовке заказа — во время его подготовки;
• транспортная информация — во время поставки.

Торговые партнёры могут посчитать необходимым включить существенные элементы коммерческих данных дополнительно к тем. которые могут быть представлены в символах штрихового кода, двумерных символах (MaxiCode — приложение А и PDF417 — приложение В) и в виде текста для чтения.

Настоящий стандарт следует использовать вместе с руководствами по применению, определяющими выбор параметров, в которых заинтересованы торговые партнёры.

Рекомендации по выбору этих параметров приведены в приложении С.

4.2 Грузовая единица и транспортная упаковка

В качестве грузовой единицы рассматриваются одна или более транспортных упаковок или других предметов, объединенных такими средствами, как поддон, подкладной лист, строп, взаимная фиксация, склеивание, упаковывание в термоусадочную пленку, упаковывание в сетку, позволяющими осуществлять их транспортирование, штабелирование и хранение как единого целого. В качестве транспортной упаковки рассматривается упаковка, предназначенная для транспортирования, погрузки или разгрузки одного или более изделий, упаковок меньших размеров или массовых грузов. Грузовые единицы и транспортные упаковки рассматриваются в настоящем документе как транспортируемые единицы.

4.3 Уникальный идентификатор транспортируемой единицы

Уникальный идентификатор транспортируемой единицы присваивают каждой отдельной транспортируемой единице независимо от формата этикетки в соответствии с настоящим стандартом. Это требование является общим для всех форматов этикеток, установленных настоящим стандартом. Идентификатор (называемый также «licence plate» — «номерной знак») — это ключ, обеспечивающий доступ к информации, которая хранится в компьютерных файлах и может быть передана посредством электронного обмена данными. Идентификатор может быть использован всеми торговыми партнёрами для получения информации о транспортируемой единице или ее местонахождении в цепи поставки, что позволяет прослеживать и идентифицировать отдельные транспортируемые единицы.

4.4 Форматы этикеток

4.4.1 Основная этикетка для отгрузки, транспортирования и приёмки

Основная этикетка включает в себя минимальный набор данных, который удовлетворяет требованиям торговых партнёров в цепи поставок, если в распоряжении сторои-участннц имеется система электронного обмена данными, а также уникальный идентификатор транспортируемой единицы.

Дополнительно к уникальному идентификатору транспортируемой единицы на основной этикетке рекомендуется размещать следующую информацию:

• «От кого» (“Ship from”) — наименование и адрес (для обеспечения возможности возврата груза в случае, если доставка невозможна);
• «Кому» ("Ship to”) — наименование и адрес (для доставки груза);
• ключ к базе данных перевозчика (если уникальный идентификатор транспортируемой единицы не является таким элементом данных);
• ключ к базе данных заказчика (если уникальный идентификатор транспортируемой единицы не является таким элементом данных).

4.4.2 Расширенная этикетка для отгрузки, транспортирования и приёмки

На практике полностью автоматизированные каналы связи, предоставляющие информацию о перемещении транспортируемых единиц исключительно на основе электронных файлов, не всегда доступны. В связи с этим существует необходимость отображения сопроводительной информации на самих транспортируемых единицах в дополнение к их идентификации. Различные информационные поля должны быть организованы согласно принятым нормам для обеспечения их интерпретации и обработки торговыми партнёрами.

Расширенную этикетку используют, если данные основной этикетки являются недостаточными для удовлетворения требований всех торговых партнёров. Информация, представленная в расширенной этикетке, структурирована в трех сег ментах:

• перевозчика — дополнительно к ключу от базы данных перевозчика этот сегмент может содержать дополнительные данные, такие как идентификатор отгрузки и инструкции по поставке;
• заказчика — дополнительно к ссылке к базе данных заказчика этот сегмент может содержать добавочные данные, такие как номер детали, присвоенный заказчиком;
• поставщика —дополнительные данные могут исходить от поставщика, например идентификатор продукции, номер партии, размеры.

5. Содержание данных

5.1 Представление данных

5.1.1 Данные в символе линейного штрихового кода

Такие данные должны быть представлены в одной из трех допустимых комбинаций данных и символик штрихового кода:

a) идентификаторы применения EAN/UCC (EAN/UCC Application Indentifiers обозначаются EAN/UCC AIs) в соответствии с ИСО/МЭК 15418 могут быть использованы только вместе с символикой UCC/EAN-1281' (подмножеством символики Code 128 по ИСО/МЭК 15417);

Аббревиатура EAN/UCC в наименовании идентификаторов применения образована от обозначений международных организаций, осуществляющих ведение указанных идентификаторов:
EAN International (EAN) — Международная ассоциация ЕАН и Uniform Code Council (UCC) — Совет no унифицированному коду.
ЕАН/ЮСиСи — русское обозначение от международного EAN/UCC.

В Российской Федерации некоммерческая Ассоциация автоматической идентификации ЮИИСКЛН/EAN РОССИЯ/AIM РОССИЯ (член EAN International) является единственной организацией, уполномоченной EAN International осуществлять управление системой EAN'UCC.

ГОСТР 5!294.Х соответствует ИСО/МЭК 154IX.

Символику UCOEAN-I28 применяют по правилам EAN/UCC.

b) идентификаторы данных FACT (FACT Data Identifiers обозначаются — FACT DIs) в соответствии с ИСО/МЭК 15418 могут быть использованы вместе с символами Code 39 согласно ИСО/МЭК 16388;

В наименовании идентификаторе данных FACT является обозначением Federation of Automatic Coding Technologies — Федерации технологий авто матического кодирования (ФАКТ), впервые разработавшей стандарт идентификаторе данных.

c) идентификаторы данных FACT в соответствии с ИСО/МЭК 15418 могут быть использованы вместе с символами Code 128 согласно ИСО/МЭК 15417.

В приложении D приведена информация по использованию указанных вариантов, отвечающая запросам пользователей.

5.1.2 Данные в двумерных символах

По взаимному согласию торговых партнёров информация может быть также представлена в двумерных символах. Синтаксис данных в двумерных символах должен соответствовать ИСО/МЭК 15434.

5.1.3 Данные в форме для визуального чтения

Должно присутствовать визуальное представление знаков информации, закодированной в символе линейною штрихового кода. Определенная информация может присутствовать только в форме для визуального чтения (6.3).

5.2 Элементы данных

5.2.1 Уникальный идентификатор транспортируемой единицы

Уникальный идентификатор транспортируемой единицы должен быть присвоен каждой отдельной транспорт ируемой единице.

В качестве уникального идентификатора транспортируемой единицы принимают один из следующих:

• серийный код транспортной упаковки (Serial shipping container code — обозначение SSCC), использующий идентификатор применения «00» и представленный в символике UCC/EAN-128;
• уникальный идентификатор транспортируемой единицы, использующий идентификатор данных FACT «J», представленный в символике Code 39 или Code 128.

ПРИМЕЧАНИЕ:
Настоящий стандарт признает традиционно сложившуюся практику некоторых партнёров в международной торговле и промышленности по использованию двух отдельных символов линейного штрихового кода для создания уникального идентификатора транспортируемой единицы, первый из которых идентифицирует поставщика, например с идентификаторами данных FACT: V, 2V. 6V или 13V. а второй — идентификатор упаковки, например, с идентификаторами данных FACT: S. 3S, 4S, 5S, 6S или 7S.

В то время, как идентификаторы данных, такие как 13V (коды DUNS) вместе с номером серии могут обеспечить уникальную идентификацию, использование двух отдельных символов линейных штриховых кодов для создания уникального идентификатора транспортируемой единицы не рекомендуется.

Использование идентификаторов данных. например V и 6V с номером серии может нс обеспечивать уникальную идентификацию по всей цепи поставки, и эти общеупотребительные традиционные обозначения следует заменять или EAN/UCC SSCC. или на уникальный идентификатор транспортируемой единицы с идентификатором данных FACT — J в течение пяти лет от даты издания ИСО 15394.

Использование двух отдельных символов линейного штрихового кода для создания уникального идентификатора транспортируемой единицы нс рекомендуется, однако оно нс подлежит отмене в течение пяти лет.

Наименование идентификаторов данных FACT {21}:

V — код поставщика, присвоенный заказчиком.

2V — б-разрядный код предприятия, присвоенный UCC.

бV — идентификационный код изготовите.иг (совместно присвоенный).

1ЗV — Номер DUNS (Data Universal Numbering System), идентифицирующий поставщика (присваивается Dun & Bradstreet. Inc. — Дан то брздстрит).

S — серийный номер iuu код. присвоенный поставщиком объекту на период его срока службы (например, серийный номер компьютера, номер прослеживания).

3S — уникальная идентификация упаковки, присвоенная поставщиком (самый низкий уровень упаковки, которая имеет идентификационный код упаковки; должна содержать однородные предметы).

4S — идентификация упаковки, присвоенная поставщиком групповой упаковке, содержащей однородные предметы по единому заказ)’ заказчика.

5S — идентификация упаковки, присвоенная поставщиком групповой упаковке, содержащей разнородные предметы по единому заказу заказчика.

6S — идентификация упаковки, присвоенная поставщиком мастер-упаковке, содержащей однородные предметы по нескольким заказам заказчика.

7S — идентификация упаковки, присвоенная поставщиком мастер-упаковке, содержащей разнородные предметы по нескольким заказам заказчика.

Уникальный идентификатор транспортируемой единицы определен в ИСО/МЭК 15459-1.

Уникальный идентификатор транспортируемой единицы должен соответствовать следующим требованиям:

ГОСТ Р 51294.4 соответствует ИСО/МЭК 15459-1

a) начинаться с кода агентства выдачи (IAC), который присвоен агентству выдачи органом регистрации;

IАС (issuing agency code) — международное обозначение кода агентства выдачи.

b) представляться в формате, установленном агентством выдачи;

c) поддерживать уникальность так, чтобы ни одно агентство выдачи не могло повторно присвоить номер, пока не пройдет период времени, достаточный для того, чтобы первоначальный номер утратил свое значение для любого пользователя настоящего стандарта;

d) содержать только цифры и прописные латинские буквы (не включать строчные буквы или специальные графические знаки);

e) не превышать 20 знаков;

d) не превышать число знаков, указанное в таблице 1 (7.3.4).

5.2.2 Элемент данных «Кому»

Элемент данных «Кому» («Ship to») отсылает к адресу стороны, которой должна быть доставлена транспортируемая единица. Он должен быть представлен (при необходимости) текстом для чтения не более чем в пяти строках знаков, каждая из которых содержит не более 35 алфавитно-цифровых знаков (ап...35). Указанный злемент данных может быть также представлен номером, идентифицирующим сторону, в виде надписи для чтения или в форме штрихового кода.

5.2.3. Элемент данных «От кого»

Элемент данных «От кого» («Ship from») отсылает к адресу стороны, которой транспортируемая единица должна быть возвращена, в случае невозможности доставки груза. Он должен быть представлен (при необходимости) текстом для чтения не более чем в пяти строках знаков, каждая из которых содержит не более 35 алфавитно-цифровых знаков (ап...35). Этот злемент может быть также представлен номером, идентифицирующим сторону, в виде надписи для чтения или в форме штрихового кода.

5.2.4 Ключ к базе данных перевозчика

Ключ к базе данных перевозчика должен быть согласован с перевозчиком. Если уникальный идентификатор транспортируемой единицы в соответствии с 5.2.1 не обеспечивает ключ к базе данных перевозчика, можно использовать один или несколько следующих ключей:

• номер прослеживания груза перевозчиком, включающий класс обслуживания;
• код перевозчика для идентификации отправки;
• код перевозчика для идентификации транспортируемой единицы.

Этот элемент данных может быть включен в двумерный символ или в символ линейного штрихового кода, или в оба символа.

5.2.5 Ключ к базе данных заказчика

Ключ к базе данных заказчика должен быть согласован с заказчиком. Если уникальный идентификатор транспортируемой единицы (5.2.1) не предоставляет ключ к базе данных заказчика, можно использовать один или несколько следующих ключей:

• номер заказа-наряда, присвоенный заказчиком;
• номер парши;
• номер карточки KANBAN;
• идентификатор отправки.

KANBAN (КАНБАН) — система организации производства, реализующая принципы системы «точно вовремя». KANBAN является одноканальной логистической системой.

Этот элемент данных может быть включен в двумерный символ или в символ линейного штрихового кода, или в оба символа.

5.2.6 Прочие элементы данных

По требованию поставщика, перевозчика или заказчика в расширенную этикетку может быть включен необходимый обьем дополнительных данных.

5.3 Соединение нолей данных и символах линейного штрихового кода

5.3.1 Использование идентификаторов применения

Когда несколько идентификаторов применения и соответствующие нм данные объединяются в один символ UCC/EAN-128, за каждым полем переменной длины должен следовать знак FNO", за исключением последнего поля, закодированного в символе. Знаку FNC1. использованному для этой цели, при передаче декодером присваивается значение управляющего знака ^GS.

Знак символа FNC1 (FUNCTION CODE ONE - ФУНКЦИОНАЛЬНЫЙ КОД ОДИН) в символике Code 12Н по ГОСТ 30743.

^GS — GROUP SEPARATOR (РГ - РАЗДЕЛИТЕЛЬ ГРУПП) - управляющий знак версии КОИ-7 с десятичным значением 29.

5.3.2 Использование идентификаторов данных

Когда несколько идентификаторов данных и соответствующие им данные объединяются в один символ Code 39 или Code 128. за каждым полем должен следовать специальный графический знак ПЛЮС («+»), за исключением последнего поля, закодированного в символе.

5.4 Структурированные файлы данных

Могут быть включены структурированные файлы данных, такие как сопроводительные документы транспортируемой единицы или полное сообщение EDI. например, транспортная накладная, сертификат качества, страховое свидетельство. Для предегавлення этих данных должны использоваться высокоемкие двумерные символы. Структурированные файлы данных должны соответствовать синтаксису по ИСО/МЭК 15434.

6. Носители данных

6.1 Символы линейных штриховых колов

6.1.1 Символика

Используют следующие линейные символики штрихового кода:

• Code 39 в соответствии с ИСО/МЭК 16388
• Code 128 в соответствии с ИСО/МЭК 15417

Символика UCC/EAN-128 является подмножеством символики Code 128.

ГОСТ 30742 соответствует ИСО/МЭК I6388.

ГОСТ30743 соответствует ИСО/МЭК 13417.

6.1.2 Высота символов

Минимальная высота штрихов в символе штрихового кода должна составлять 1,27 см.

6.1.3 Размер узкого элемента

Минимальный размер узкого элемента (размер X) должен быть не менее 0,25 мм. Размер X для Code 39 и Code 128 должен быть от 0,25 до 0.43 мм. Размер X для символа UCC/EAN-128 должен быть от 0.25 до 0,81 мм. для символа UCC/EAN-128 SSCC — от 0,50 до 0,81 мм.

Размер X в любом случае определятся возможностями устройства печати этикеток поставщика.

Если требуется меньшее число знаков, чем указано в таблице 1 (7.3.4). может бы ть использован больший размер X в соответствии с требованиями к качеству печати штриховых кодов, установленными в 6.1.8, и рекомендациями к ширине этикетки.

Символы с размерами X в нижней части диапазона, особенно от 0,25 до 0.33 мы, могут требовать особого подхода, чтобы соответствовать требованиям к качеству.

6.1.4 Отношение широкого элемента к узкому в символах «Code 39»

Отношение широкого элемента к узкому (N) в символах «Code 39» должно быть 3,0 : 1, измеренное значение — от 2,4 : 1 до 3,2 : 1

6.1.5 Свободные зоны

Символы линейного штрихового кода следует печатать с начальной и конечной свободными зонами не менее 6.4 мм. Если размер X превышает 0.64 мм, то свободные зоны не должны быть менее 10 X. Параметры совмещения устройства печати должны обеспечивать минимальные свободные зоны.

6.1.6 Ориентация

Символы линейного штрихового кода должны быть представлены на транспортируемой единице с вертикальными штрихами (горизонтальная ориетацня символа — «забор»). По договоренности торговых партнёров штрихи могут быть расположены горизонтально (вертикальная ориентация символа — «лестница»).

6.1.7 Размещение

Поля линейных штриховых кодов должны быть расположены так, чтобы при сканировании обеспечить отсутствие их перекрытия с другими символами.

На этикетке должно находиться рядом не более 2 линейных символов. Два линейных символа, расположенные рядом, не должны быть на одной линии для уменьшения возможности перекрытия при последовательном сканировании штрихового кода.

6.1.8. Качество печати символа линейною штриховою кода

Качество печати символа линейного штрихового кода должно измеряться в соответствии с ИСО/МЭК 15416. Минимальный класс символа должен быть 1.5/10/660, где
1,5 (С) минимальный класс качества печати в пункте изготовления;
10 — ссылочный номер измерительной апертуры размером 0,250 мм (приблизительно 10 мил. / 0.010 дюйма);
660 — длина волны оптического излучения при измерениях (660 ± 10) нм

ГОСТ Р 51294.7—2001 соответствует ИСО/МЭК 15416—2000

С — буквенное обозначение класса качества печати, соответствующее цифровому обозначению 1,5 по ИСО/МЭК 15416.

Мил — единица длины, равная 10^-3 дюйма.

Нанометр (мм) — единица длины, равная 10^-9 м. Используется для измерения длины волны излучения.

При использовании в рамках системы важно, чтобы линейный штриховой код был декодируемым, поэтому испытания качества должны проводиться не только в рамках контроля при изготовлении этикетки, но и вплоть до окончания ее использования. Качество символа и измеряемые параметры обеспечивают считываемого» для широкого диапазона сканирующего оборудования. От этикетировщиков не должны требоваться гарантии качества печати этикеток при поступлении к заказчику. Качество печати в пункте изготовления должно быть выше требований в пункте использования.

В условиях сканирования в автоматическом режиме могут потребоваться более высокие классы качества печати, чем указанные выше, поэтому в этих условиях необходимо обсуждение требований к качеству печати между торговыми партнёрами.

Если печать производится непосредственно на крафг-бумагу или окрашенные фигурные поверхности, пользователям следует проанализировать возможности сканирования на протяжении всего канала товародвижения, поскольку может оказаться невозможным обеспечить требования к качеству печати в соответствии с настоящим стандартом.

6.2. Двумерные символы

Если требуется закодировать на этикетке в виде оптически считываемых символов больше данных, чем может быть помешено в линейном штриховом коде, следует применять двумерные символы символик Maxi Code (Максикод)*’ и PDF417 (ПДФ 417) *. Maxi Code рекомендуется для применения перевозчиком для сортировки и отслеживания и PDF417 — для иных применений, предусмотренных настоящим стандартом. Дополнительная информация и руководство по использованию двумерных символов приведена в приложениях А и В (В.2 и В.З).

Спецификация символики Maxi Code установлена в ГОСТ Р 51294.6—2000.

Спецификация символики PDF417 установлена в ГОСТ Р 51294.9—2002.

6.3. Информация в виде текста для чтения

6.3.1 Визуальное представление знаков

Для обеспечения проверки вводимого ключа и диагностики в дополнение к штриховому коду необходимо обеспечить визуальное представление знаков, представляющее закодированные данные, для каждого символа линейного штрихового кода (рисунок Е.9).

6.3.2 Расшифровка в виде текста для чтения

Дополнительно к визуальному представлению знаков в отдельной зоне этикетки может присутствовать расшифровка в виде текста для чтения информации, закодированной в символах линейного штрихового кода (рисунок Е.9).

6.3.3. Заголовки областей данных

Области данных включают информацию в виде штрихового кода и текста для чтения. Области данных должны быть идентифицированы с помощью соответствующего заголовка области данных в виде текста для чтения, который может предшествовать, и, если возможно, соответствовать идентификаторам применения AI или идентификаторам данных DI. Заголовок области данных не требуется, если область данных содержит:

• один символ линейного штрихового кода, соединяющий несколько элементов данных;
• ряд символов линейных штриховых кодов, которые предназначены для сканирования в единой операции сбора данных;
• двумерные символы.

6.3.4 Неформализованные текст и данные

В соответствии с потребностями торговых партнёров может присутствовать информация в виде текста для чтения, не являющаяся расшифровкой информации штриховых кодов.

7. Разработка этикетки

7.1 Общие положения

Линейный штриховой код, представляющий уникальный идентификатор транспортируемой единицы («номерной знак») является обязательным элементом в соответствии с настоящим стандартом, и должен быть напечатан в нижней части этикетки.

Сегменты этикетки должны логически группировать информацию, необходимую торговым партнёрам в цепи поставок. Определены три сегмента: сегмент перевозчика, сегмент заказчика и сегмент поставщика. Сегменты этикетки необязательно должны быть напечатаны одновременно на одной этикетке. Если позволяют размеры и конструкция транспортируемой единицы, сегменты должны располагаться вертикально (сверху вниз) в следующем порядке:

• сегмент перевозчика;
• сегмент заказчика;
• сегмент поставщика.

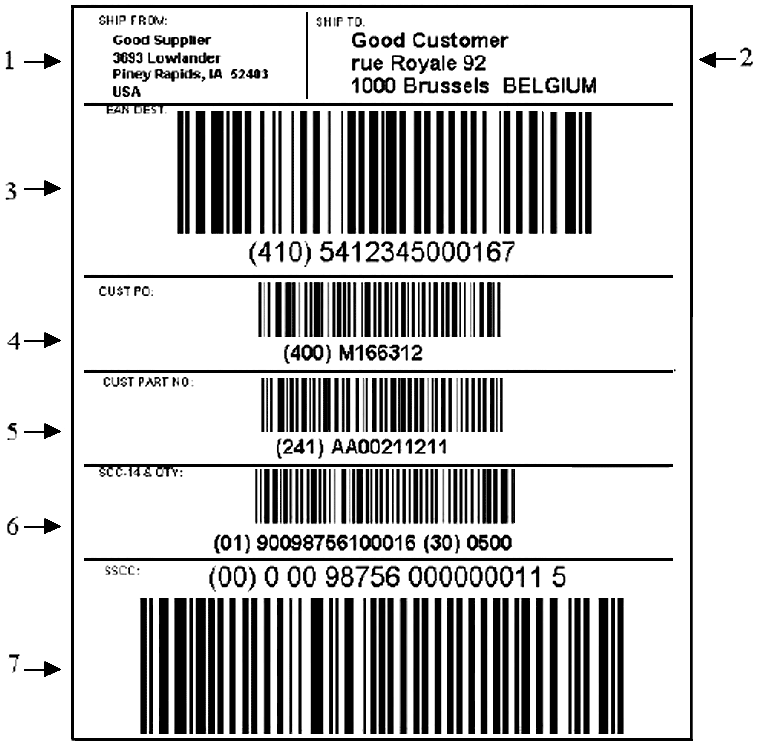

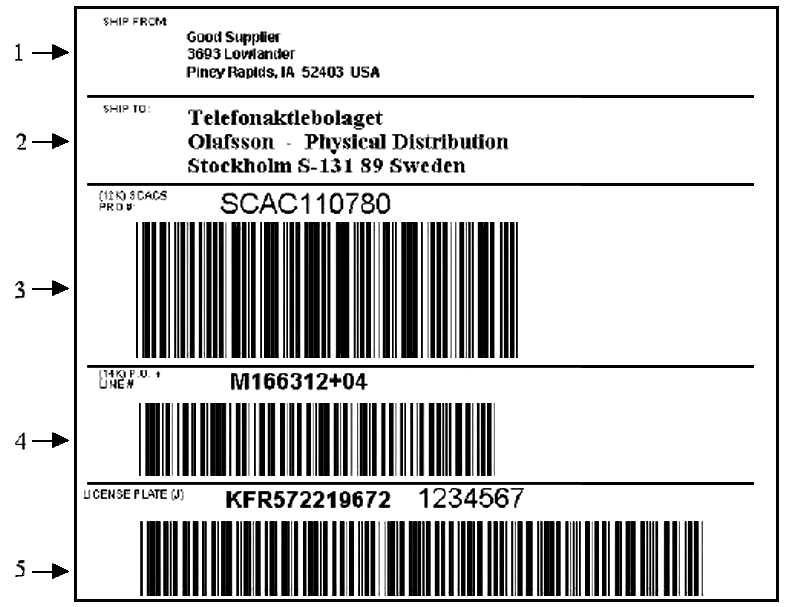

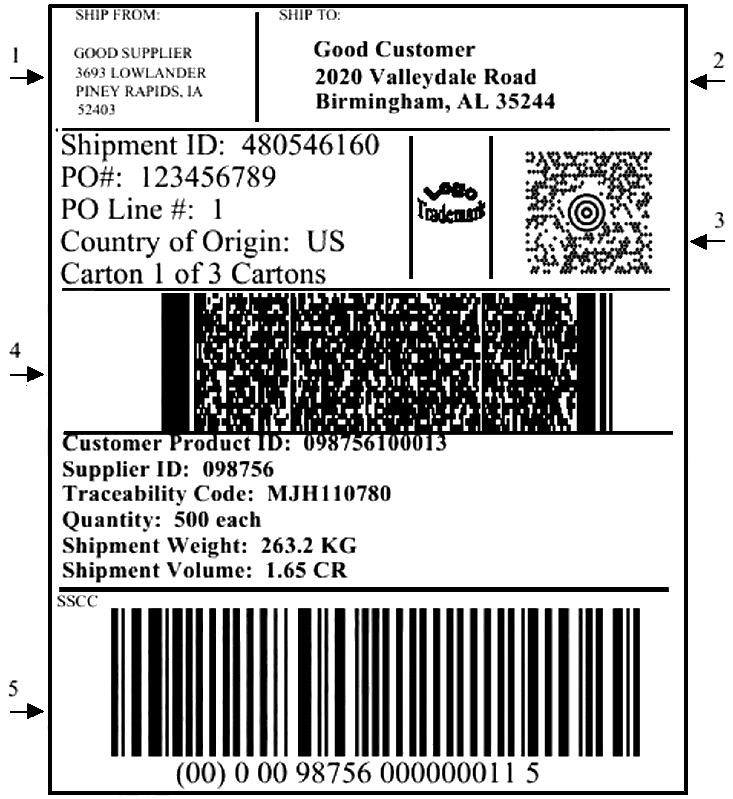

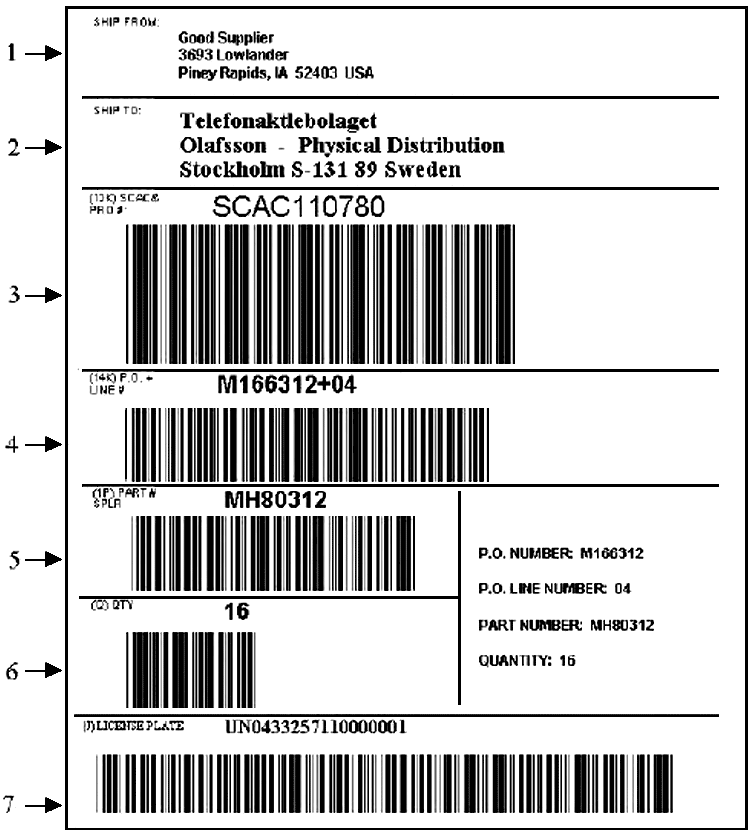

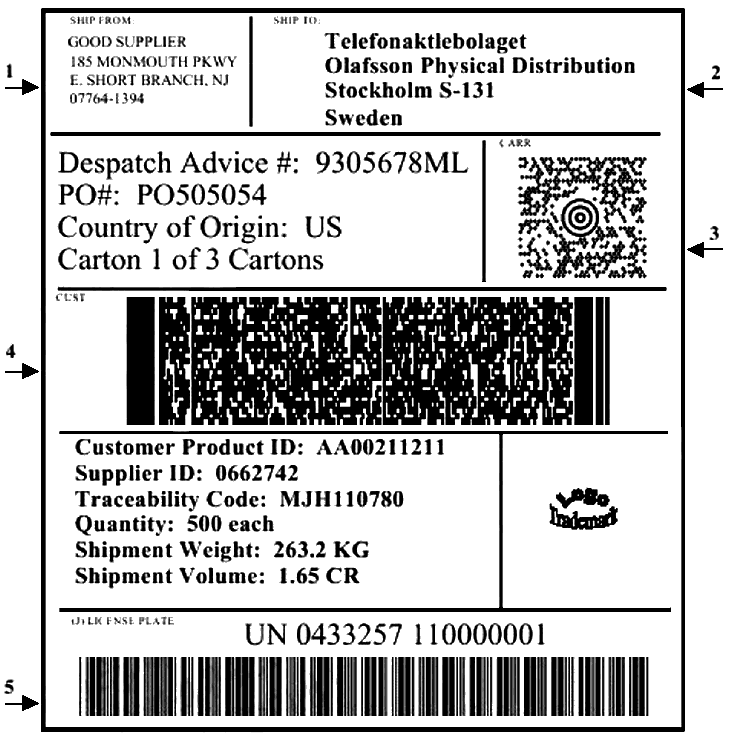

Примеры этикеток приведены в приложении Е. Этикетки, приведенные в приложении Е, служат только для иллюстрации и не исчерпывают возможные варианты оформления этикетки.

Отдельные разделы этикетки могут применяться на различных стадиях для формирования полной этикетки.

7.2 Компоновка

7.2.1 Компоновка основной этикетки

Кроме уникального идентификатора транспортируемой единицы, типовая основная этикетка может включать следующие области данных:

• адрес «От кого» («Ship from») в виде текста дзя чтения:
• адрес «Кому» («Ship ю») в виде текста для чтения;
• почтовый код (индекс) (postal code) или номер местонахождения (location number) «Кому» («Ship to») в виде линейного ш трихового кода;
• номер прослеживания груза перевозчиком (при необходимост и) в виде линейного штрихового кода;
• номер заказа, присвоенный заказчиком (при необходимости), в виде линейного штрихового кода.

Для представления данных в машиночитаемом виде на основной этикетке применяют только линейные штриховые коды.

Адрес «Кому» должен быть расположен ниже или правее адреса «От кого». Знаки в адресе «От кого» должны быть заметно меньше, чем знаки в адресе «Кому», а поля должны быть легко различимы.

7.2.2 Компоновка расширенной этикетки

В дополнение к информации, заключенной в основной этикетке, расширенная этикетка может включать:

• линейные штриховые коды, представляющие иные отдельные элементы данных;
• линейные штриховые коды, представляющие соединенные элементы данных;
• двумерные символы;
• расшифровку информации линейного штрихового кода в виде текста для чтения;
• информация только в виде текста для чтения;
• графические изображения.

7.2.3 Прочие данные

Настоящий стандарт не отменяет и не заменяет установленные требования безопасности, требования к маркировке или этикетированию. Настоящий стандарт должен применяться дополнительно к другим установленным требованиям по этикетированию, в связи с этим могут потребоваться свободные поля или установленные графические изображения, например, манипуляционные знаки, знаки опасности, знаки качества или логотипы.

7.3 Размеры этикетки

7.3.1 Общие положения

Размер этикетки должен соответствовать обьему данных, требуемому всеми торговыми партнёрами в цепи поставок, и учитывать размеры транспортируемой единицы.

Указанный формат этикетки не предписывает фиксированный размер этикетки в целом. Реальные размеры этикетки определяются этикетнровщиком. При выборе размеров этикетки следует учитывать объём данных, подлежащих печати, технические характеристики используемого печатного оборудования или размер транспортируемой единицы.

7.3.2 Высота этикетки

Высоту этикетки определяет этикетировщик.

7.3.3 Ширина этикетки

Ширину этикетки устанавливает этикетировщик. Ширина этикетки определяется размером X наносимого символа штрихового кода и максимальной длиной сообщения в штриховом коде. В таблице 2 приведена зависимость ширины этикетки от размера X (для выбранных размеров X) с использованием ограничений поданным, указанным в таблице I.

В некоторых международных отраслевых стандартах заданы иные ограничения дтя данных. Если торговым партнёрам требуется единственное поле данных штрихового кода Code 39, содержащее большее число знаков, чем указано в таблице 1, этикетировщик может выбрать этикетку большей ширины или размер X на нижней границе диапазона, предусмотренного настоящим стандартом.

7.3.4 Ограничения по объёму данных

Ограничения по числу знаков, которые могут потребоваться этнкетировщнку в одном символе линейного штрихового кода, приведены в таблице 1.

Таблица 1
Ограничения но наибольшему числу знаков для символов линейного штрихового кода

Символика (формат)	Ограничения по знакам (разряды)
Code 128 (цифровой)	50 знаков (после одиночного знака идентификатора данных 01)
Code 128 (алфавитно-цифровой)	27
UCCEAN-128 (только цифры)	48
UCC7EAN-128 (алфавитно-цифровой)	26
Code 39	19
ПРИМЕЧАНИЯ: Для UCCVEAN-128 учитывают все знаки между знаком ФУНКЦИОНАЛЬНЫЙ КОД ОДИН (FNC 1) и контрольным знаком символа. Для Code 39 учитывают все знаки между знаками Start (СТАРТ)и Stop (СТОП).

Таблица 2
Минимальная ширина этикетки (мм), требуемая для печати наибольшего числа знаков, приведенных в таблице 1.

Разм. X	Ширина этикетки, мм. не менее, для символики
	Code 39	Code 128 только цифры	Code 128 алфавитно-цифровой	UCC/EAN- 128 SSCC	UCC/EAN-128 только цифры	UCC/EAN-128 алфавитно-цифровой
	Наибольшее число знаков по таблице 1
	19	50 (одиночный иденпифнкатор данных DI)	27	20 точно	48	26
0,25	105	105	105	Не рекомендуется	105	105
0,33	148	148	148		148	148
0,38	148	148	148		148	148
0,43	Более 148	148	Более 148		Более 148	Более 148
0,50	Не рекомендуется			105
0,66				148
0,76				148
0,81				Более 148
ПРИМЕЧАНИЯ: Настоящая таблица предназначена для обеспечения руководства но псчатк/нансссння этикеток в части размеров этикеток, необходимых для размещения предельного числа знаков в соответствии с таблицей 1. Руководство по ширине этикетки основывается только на размерах этикетки 105 мм и 14Х мм. В расчёты минимальной ширины этикетки в настоящей таблице включены: знаки символа Start и Stop, совмещение при печати 2,54 мм и свободные зоны, равные большему из значений 6,4 мм или 10-кратный размер X символа штрихового кода; для символов UCC/EAN-I28 — ФУНКЦИОНАЛЬНЫЙ ЗНАК ОДИН (FNCI) и контрольный знак символа; для символов Code 39 — отношение широкого элемента к узкому 3:1 и межзнаковый интервал — один размер X; для символов Code 128 — контрольный знак символа. Символы кода UCC/EAN SSCC имеют минимальный размер X более 0,432 мм. Для размещения символов на этикетке размером 102 мм их следует печатать с наименьшим размером X. указанным в спецификации LCC7EAN.

7.4 Размер текста

7.4.1 Общие положения

Высота знаков текста связана с числом знаков, которое может потребоваться в одной строке.

Для текста могут быть установлены девять размеров. Конкретную высоту знаков, соответствующую девяти размерам текста, выбирает пнкетировщнк. исходя из возможностей процесса печати.

Знаки должны быть разборчивыми.

В таблице 3 приведено наибольшее число знаков текста в строке, которое может потребоваться этикетнровщику.

Таблица 3
Высота знаков и ограничения по знакам

Приблизительная высота знаков, см	Ограничение по знакам по всей ширине этикетки, число знаков
2,54	8
1.27	18
0.84	28
0.64	34
0,51	42
0,43	48
0.36	59
0,32	68
0,25	77
ПРИМЕЧАНИЕ: Рассчитанные ограничения по числу знаков в таблице основаны на следующих допущениях: ширина сегмента этикетки 102 мм, имеется четкое различие между размерами знаков и применяются знаки фиксированной ширины.

7.4.2 Специальные размеры текста

Для специальных размеров текста высота знаков текста должна быть не менее:

• 0,25 см — для заголовков областей данных:
• 0,25 см и менее высоты знаков текста адреса «Кому» — для адреса «От кого»;
• 0,43 см и более высоты знаков текста адреса «От кого» — для адреса «Кому»;
• 0,25 см •— для визуального представления знаков, соответствующих символов линейного штрихового кода;
• 0,51 см — для первичной информации для чтения (расшифровке в виде текста дтя чтения);
• 0,25 см — для вторичной информации дтя чтения (дтя текста или описательной информации).

7.5 Материал

При выборе материала этикетки и метода ее крепления к транспортируемой единице выполнены следующие условия:

• крепление к транспортируемой единице на протяжении всего срока службы этикетки;
• считывание на протяжении всего срока службы этикетки;
• сохранность при воздействии внешних факторов окружающей среды, например, пыли, песка, повышенной температуры среды, солнечного излучения, повышенной влажности на протяжении всего срока службы этикетки;
• выполнение требований по удалению.

8. Размещение этикетки

8.1 Общие положении

Этикетки должны быть прикреплены в местах с наименьшим риском повреждения. Этикетки должны быть размещены на боковой стороне транспортируемой единицы так, чтобы информация в виде текста для чтения была параллельна естественному основанию транспортируемой единицы.

Края этикетки должны отстоять нс менее чем на 32 мм от любого края транспортируемой единицы.

Транспортируемая единица должна иметь одинаковые этикетки, прикрепленные к двум смежным сторонам. Почтовые перевозчики могут требовать размещения отправительской маркировки в верхней части транспортируемой единицы дополнительно к информации заказчика и поставщика, которая должна размещаться в соответствии с вышеуказанным.

8.2 Грузовые единицы (поддоны)

Каждый поддон должен иметь не менее одной этикетки со штриховым кодом. Этикетка должна размещаться справа от центра на вертикальной поверхности на расстоянии не менее 5 см от любого из двух смежных ребер. Этикетка не должна накладываться на шов (стык) и поверх этикетки не должно быть защитных клейких лент или полос, препятствующих сканированию.

Нижний край символа уникального идентификатора транспортируемой единицы должен быть на расстоянии от 40 до 80 см от основания поддона. Если высота поддона менее 50 см, этикетка должна быть расположена на поддоне как можно выше (рисунок 1).

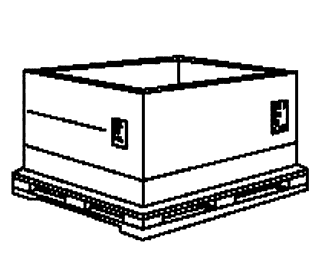

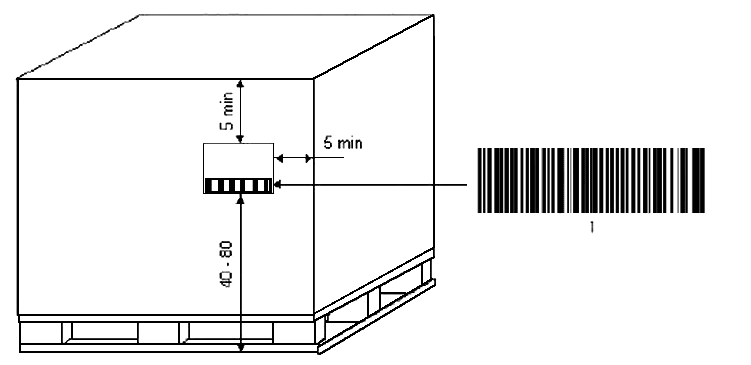

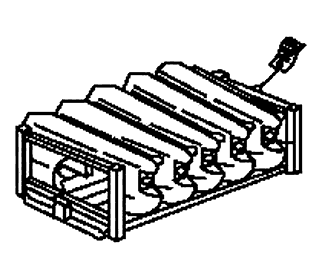

Рисунок 1. Размещение этикетки на поддоне

Размеры в сантиметрах.

I - Уникальный идентификатор транспортируемой единицы.

8.3 Транспортам упаковка

Для транспортных упаковок высотой до 1 м нижний край символа уникальног о идентификатора транспортируемой единицы должен быть расположен на расстоянии от 2.5 до 7.6 см от естественного основания упаковки. Транспортные упаковки высотой более 1 м должны соответствовать рекомендациям 8.2.

8.4 Прочие транспортируемые единицы

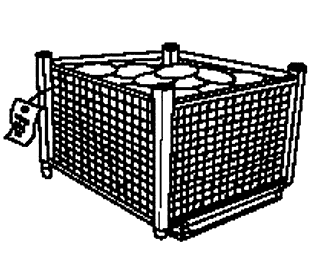

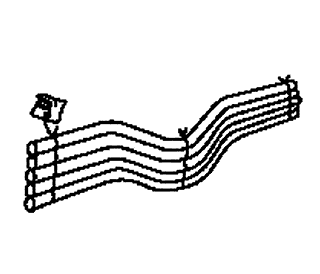

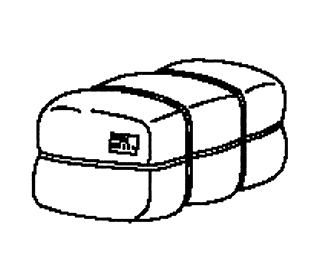

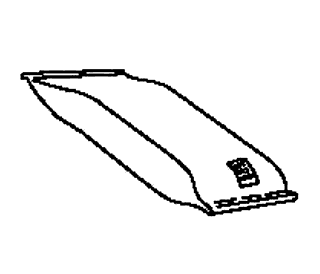

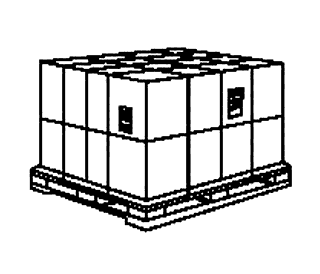

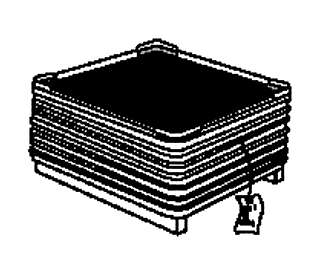

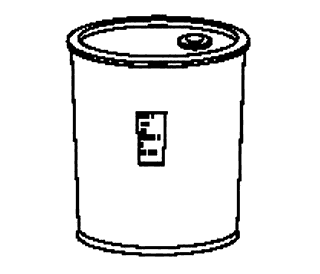

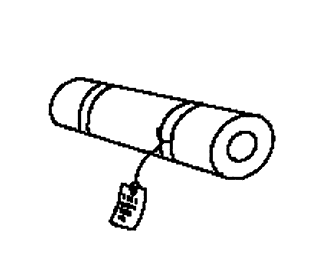

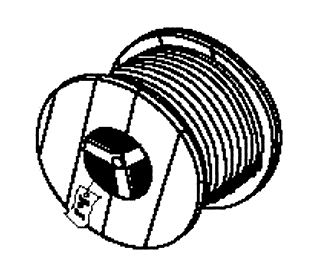

Приложение F дает примеры этикегок для различных транспортируемых единиц. Требования к размещению этикетки должны быть разработаны с учетом специальных руководств по применению.

Приложение А
Порядок применения MaxiCode

(справочное)

А.1 Применение MaxiCode перевозчиками для сортировки и отслеживания грузов

Сортировка грузов перевозчиком — процесс, в котором транспортируемым единицам устанавливаются маршруты в два или более пунктов.

Отслеживание перевозчиком — процесс, в котором сведения о местонахождении грузовых единиц и транспортируемых единиц, обслуживаемых перевозчиком, обновляются в базе данных перевозчика.

Данные включают ззнформащзю. необходимую для определения маршрутов следования транспортируемых единиц между промежуточными и конечными пунктами, для указания местонахождения транспортируемых единиц и иные сопутствующие данные, которые относятся к сортировке и (или) отслеживанию при внутренней и внешней обработке.

Если в конкретных применениях перево зчиков для сортировки и отслеживания используют двумерный символ, оборудование должно иметь возможность высокоскоростного сканирования символов MaxiCode (по ИСО/МЭК 16023). Структура и синтаксис символов MaxiCode в конкретных примене1шях перевозчиков для сортировки и прослеживания должны соответствовать установленным в ИСО/МЭК 15434.

А.2 Кодирование данных

А.2.1 Кодируемый набор

При кодировании информации в символе MaxiCode рекомендуется, по возможности, ограничивать выбор знаков кодируемым набором А (ИСО/МЭК 16023).

А.2.2 Режим

В каждом сззмволс MaxiCode используют только один режим. Рекомендуется использовать режим 2 (Mode 2) или режим 3 (Mode 3) для обеспечения возможности декодирования системой сортировки почтового кода (индекса) «Кому», кода страны «Кому» и класса обслуживания (по ИСО/МЭК 16023) в случае повреждения символа.

Режим для использования определяют по характеристикам данных почтовою кода (индекса) «Кому» и класса обслуживания. В таблице А.1 приведены соответствующие режимы.

Таблица А.1
Определение режима MaxiCode для использования

Почтовый код (индекс) «Кому»	Класс обслуживания	Используемый режим
Цифровой длиной до 9 знаков	Цифровой	2
Алфавитно-цифровой длиной до 6 знаков	»	3
Отличный от указанных выше	»	4
Любой из указанных выше	Алфавитно-цифровой	4

А.З Уровни коррекции ошибок

MaxiCode имеет фиксированные уровни коррекции ошибок. Символ MaxiCode должен использовать уровень «стандартная коррекция ошибок», установленный ИСО/МЭК 16023.

А.4 Размер наименьшего элемента

Символ MaxiCode нс является масштабируемым (поддерживающим различные размеры X) и должен иметь размер X (ширину модуля символа) и остальные ра змеры в соответствии с ИСО/МЭК 16023.

А.5 Свободные зоны

В конкретных применениях для перевозки и сортировки минимальная ширина свободной зоны символа MaxiCode должна быть равна 1 мм для всех четырех сторон символа.

А.6 Качество печати символов MaxiCode

Качество печати символов MaxiCode определяют по ИСО/МЭК 16023. В конкретных применениях перевозчиков для сортировки и отслеживания минимальный класс символа должен быть:

• подтвердить факт доступа к защищаемому объекту или отсутствие такового;
• обеспечить в необходимых случаях физическую защиту объекта от несанкционированного доступа (проникновения);
• разделить меру юридической и материальной ответственности за сохранность груза в процессе его перевозки между грузоотправителем, экспедитором, грузоперевозчиком и грузополучателем, а также другими участниками перевозки груза (таможня, Российская транспортная инспекция и др.);
• предоставить правоохранительным органам дополнительные сведения для расследования фактов хищений и принятия соответствующих решений;
• уменьшить частоту проверок (подсчетов, измерений), подтверждающих наличие груза;
• упростить осмотр и инвентаризационные процедуры, связанные с перевозкой и хранением груза.

Процесс пломбирования, как правило, включает следующие этапы:

• класс качества печати — нс менее 2,5 (В) в пункте печати символа;
• длина волны источника оптического излучения — (660 г 10) нм.

Указанные характеристики качества символа и параметры измерения обеспечивают возможность считывания для широкого диапазона сканирующего оборудования. У тшкетировшиков нс всегда имеется возможность гарантировать качество этикетки при ос получении заказчиком, поэтому требования к качеству печати в пункте изготовления должны быть выше требований в пункте использования.

ГОСТ И 51294.6 соответствует ИСО/МЭК 16023

Если печать осуществляется непосредственно на крафт-бумагс или окрашенных фигурных поверхностях, качество печати может окатиться несоответствующим требованиям настоящего стандарта. Пользователи, предусматривающие печать символов MaxiCode непосредственно на крафт-бумагу. окрашенные фигурные поверхности, должны проанализировать возможность сканирования во всех пунктах канала товародвижения.

А.7 Ориентации и размещение

А.7.1 Ориентации MaxiCode

Ввиду особых свойств символики MaxiCode специальная ориентация символа нс требуется.

А.7.2 Размещение символа

При включении в этикетку ИСО символ MaxiCode размещают в сегменте перевозчика. Пример размещения приведен на рисунке АЛ.

А.7.3 Ратмещенне этикетки

Этикетка должна быть размещена в верхней части транспортируемой единицы.

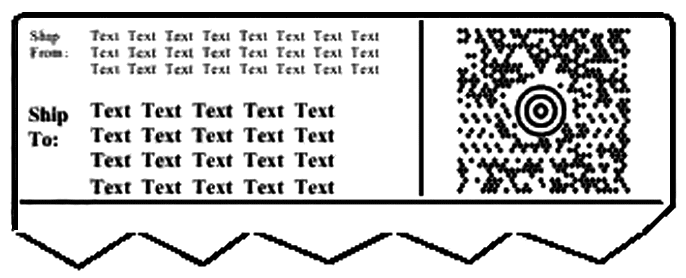

Рисунок А.1
Размещение символа MaxiCode на этикетке

Примечание: рисунок не подлежит масштабированию

А.8 Соединение

А.8.1 Использование структурированного соединения символов MaxiCode

Если длина сообщения данных больше максимально возможной дзя кодирования в одном символе MaxiCode, используют структурированное соединение двух символов. При использовании рекомендованных в настоящем стандарте режимов 2 и 3 символы структурированного соединения должны соответствовать ИСО'МЭК 16023:

• первичное сообщение должно повторяться в обоих символах;
• последовательность индикатора структурированного соединения должна быть размещена в первых двух знаках данных символа во вторичном сообщении;
• продолжение сообщения данных должно быть во вторичном сообщении второго символа.

А.8.2 Печать структурированного соединения символов MaxiCode

Системы печати должны быть настроены на автоматическое использование структурированного соединения символов, чтобы обеспечить кодирование, если объём данных для кодирования в одном сообщении в конкретном применении для перевозки и сортировки превышает ёмкость одного символа MaxiCode.

А.8.3 Считывание структурированного соединения символов .MaxiCode

Если сфухтурированнос соединение использовано для символов в режимах 2 и 3, первичное сообщение может быть декодировано из любого символа в последовательности структурированного соединения.

Полное сообщение должно быть реконструировано в соответствии с ИСО/МЭК 16023. приложение В.

Приложение B
Порядок применения PDF417

(обязательное)

В.1 Общие положения

Настоящее приложение определяет правила, которые следует выполнять, при условии, что одно или оба из нижеуказанных положении взаимосогласованы как часть информации заказчика:

• данные по отгрузке и приёмке соответствуют В.2, что позволяет представить в одном символе PDF417 все данные зтикстки, закодированные в штриховом коде,
• в символе(ах) PDF417 закодировано соответствующее В.З полное сообщснис/транзакния электронного обмена данными.

В.2 Применение для отгрузки и приёмки

В.2.1 Общие положении

Данные по отгрузке и приёмке способствуют подготовке к отправке, транспортированию и приёмке изделий и материалов и должны быть отпечатаны на этикетке в соответствии с настоящим стандартом в символе, предназначенном для сканирования в той же среде применения, что и прочие символы на этикетке.

Структура и синтаксис символов PDF417 в конкретных применениях для отгрузки и приёмки должны быть согласованы со структурой и синтаксисом ИСО/МЭК 15434.

В.2.2 Рекомендации символики

Настоящий стандарт рекомендует использование символики PDF4I7 (ИСО/МЭК 15438) в конкретных применениях для отгрузки и приёмки. В этих применениях нс допускается использовать Compact PDF417 (Компакт ПДФ417) и Macro PDF417 (Макро 11ДФ417) по ИСО/МЭК 15438.

ГОСТ Р $1294.9 соответствует ИСО/МЭК 15438

В.2.3 Уровень коррекции ошибок

В конкретных применениях для отгрузки и приёмки в символах PDF417 следует использовать уровень коррекции ошибок 5.

В.2.4 Размер узкого элемента

В конкретных применениях для отгрузки и приёмки размер узкого элемента (размер X) должен быть от 0,254 до 0.432 мм, что определяется возможностями печати этикеток поставщиком (устройством печати). Для обеспечения соответствия требованиям к качеству печати (В.2.8) может потребоваться особое внимание к символам с узкими элементами, ширина которых соответствует нижней части диапазона, т.с. от 0.254 до 0,330 мм.

B.2.5 Высота строк

Наименьшая высота строк (высота элементов символа) символа PDF417 должна соответствовать трехкратной ширине узкого элемента (размера X).

Увеличение высоты строк улучшает возможности сканирования, но снижает число знаков, которые могут быть закодированы на заданном пространстве.

В.2.6 Свободная зона

В конкретных применениях для отгрузки и приёмки ширина наименьшей свободной зоны символа PDF417 сверху, снизу, слева и справа должна быть 1 мм. Свободную зону учитывают при расчётах размеров символа.

В.2.7 Размер символа

В конкретных применениях для отгрузки и приёмки высота символа PDF417 нс должна превышать 61 мм, включая свободные зоны.

Символ PDF417 в конкретных применениях для отгрузки и приёмки при печати нс должен содержать по длине более 12 столбцов данных, что обеспечивает возможность считывания для широкого диапазона считывающих устройств. По взаимной договоренности между торговыми партнёрами может быть использовано до 18 столбцов данных. В таблице B.I приведена длина символа PDF417 (включая свободные зоны) с 12 столбцами данных при различных размерах X. Подробная ннфорх1ация по столбцам данных, длине символа, подсчете знаков и плотности печати приведена в В.4.2 и ВАЗ.

Таблицы В.2 — В.8 предназначены для руководства при планировании включения символов PDF417 в структуру этикетки ИСО. Действительные размеры символа PDF417 могут изменяться в зависимости от содержания данных и процесса печати. Указанные размеры должны удовлетворять требованиям в большинстве случаев.

Таблица В.1
Наибольшая длина символа с 12 столбцами данных

Размер X, мм	Наибольшая длина символа, включая свободные зоны, мм
0,25	71,37
0,33	92,20
0,38	106,17
0,43	119.89

В.2.8 Качество печати

Качество печати символа PDF417 оценивают ио ИСО/МЭК 15438. В конкретных применениях для отгрузки и приёмки минимальный класс символа должен быть 2,5/10/660. где:

• рекомендуемый класс качества печати — 2.5 (В) в пункте печати символа;
• измерительная апертура — 0,250 мм (приблизительно 10 мил'0,010 дюймов);
• длина волны источника оптического излучения — (660 т 10) нм.

Указанные характеристики качества символа и параметры для измерений обеспечивают возможность считывания для широкого диапазона сканирующего оборудования. От зтпкетировшиков не требуется гарантий качества печати этикеток, когда они поступают к заказчику. Требования к качеству печати в пункте производства должны быть выше требований в пункте использования.

Если печать осуществляется непосредственно на крафт-бумаге или окрашенных фигурных поверхностях, качество печати может оказаться нс соответствующим требованиям настоящего стандарта. Пользователи, предусматривающие печать символов PDF417 непосредственно на крафт-бумагу или окрашенные фигурные поверхности, должны проанализировать возможность сканирования во всех пунктах канала товародвижения.

В.2.9 Ориентация и размещение

В.2.9.1 Ориентация PDF417
Штрихи символа PDF417 должны быть перпендикулярны к сасовснному основанию этикетки (рисунок В. 1).

В.2.9.2 Размещение этикетки
Этикетки должны быть расположены на упаковке в соответствии с требованиями раздела 8.

В.З Применение дли сопроводительной документации

В.3.1 Обшие положении

Отгрузка, транспортирование и приёмка транспортируемых единиц требуют данных сопроводительной документации, такой как коносамент, грузовой манифест, упаковочный лист, данные заказчика или информация, которая также может быть передана путем электронного обмена данными EDI. Эти данные нс предназначены для печати на этикетке и для считывания тем же оборудованием, что и для данных на эт икетке. Конкретные применения, включаемые в эту категорию, используют данные, кодируемые в двумерных символах как вспомогательные при отгрузке, приёмке, транспортной сортировке и прослеживании.

В.З.2 Рекомендации по символике

Рекомендуется использовать символику PDF417 (ИСО/МЭК 15438 в части применения для сопроводительной документации). Структура и синтаксис символов PDF417 в конкретном применении для сопроводительной документации должны быть согласованы с требованиями ИСО/МЭК 15434.

В.3.3 Уровни коррекции ошибок

В конкретном применении для сопроводительной документации символы PDF417 должны использовать уровень коррекции ошибок 5.

В.3.4 Размер узкого элемента

В конкретном применении для сопроводительной документации рекомендуется использовать символ PDF417 с размером X. равным 0,254 мм.

В.3.5 Высота строк

Высота строк (высота элементов символа) символа PDF417 должна быть равна трехкратной ширине узкого элемента (размера X).

В.3.6 Свободная зона

В конкретном применении для сопроводительной документации символ PDF417 должен иметь минимальные свободные зоны шириной 1 мм сверху, снизу, слева и справа.

В.3.7 Качество печати

Для оценки качества печати символа PDF417 должен быть использован ИСО/МЭК 15438. В конкретном применении для сопроводительной документации минимальный класс енхпюла должен быть 2,5/06,660, где

• 2.5 (В) — рекомендуемый класс качества печати в пункте печати символа;
• 06 — ссылочный номер измерительной апертуры размером 0,150 мм (приблизительно 6 мнл/0.006 дюймов);
• 660 — длина волны источника светового излучения (660 * 10) нм.

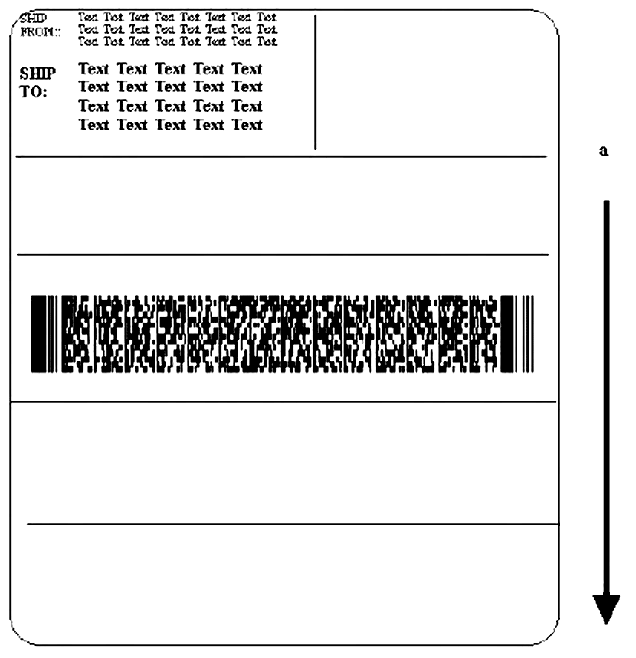

Рисунок B.1
Ориентация символа PDF417 на этикетке

Примечания:

1. Данный рисунок не подлежит масштабированию.
2. Направление к естественному основанию упаковки обозначено «а»

В конкретных применениях, где для верификации иных символов используют апертуру размером 0,125 мм (приблизительно 5 мил'0.005 дюймов), эта апертура 0.125 мм может быть использована и для символов PDF417.

В.3.8 Ориентации и размещение

В.З.8.1 Ориентация
Все символы PDF417 должны быть одной и той же ориентации. Штрихи символа PDF417 должны быть ориентированы таким образом, чтобы они были перпендикулярны к естественному основанию листа. В конкретном применении для сопроводительной документации крен символа нс должен превышать ± 5°.

В.3.8.2 Размещение
Все символы PDF417 в конкретном применении для сопроводительной документации должны быть размещены так. чтобы они нс находились на сгибах н складках документов.

Поскольку документ, как правило, складывают после печати, место для размещения символа выбирают опытным путем.

В.3.9 Соединение символов

В.3.9.1 Общие положения
В конкретном применении для сопроводительной документации при кодировании сообщений объёмом более предельного объёма данных, который может быть декодирован в одном символе PDF417. следует использовать версию Macro PDF417 символики PDF417 согласно ИСО/МЭК 15438.

В.3.9.2 Проектирование сообщений большой ёмкости
При разработке приложений, в которых кодируется большой объём данных, следует проанализировать объём данных, который подлежит кодированию в единичном сообщении. Если ожидается, иго единичное сообщение данных, включая вспомогательные знаки, может превысить приблизительно 1500 алфавитно-цифровых знаков, проектирование должно быть направлено на обеспечение считывания всех символов в соединении, образующих полное сообщение Macro PDF4I7, в единой последовательности сканирования. Сканирование посторонних символов как линейных так и двумерных, нарушает последовательность сканирования и может привести к непредсказуемым результатах!.

В.3.9.3 Печать символов в соединении
Системы печати должны быть настроены так. чтобы при объёме данных, закодированных в единичном сообщении в конкретном применении для сопроводительной документации, превышающем емкость единичного символа, система печати должна либо автоматически применять Macro PDF417, либо позволять производить настройку на его использование. Управляющий блок Macro PDF417 в дополнение к обязательным полям должен включать необязательное иоле для обеспечения возможности сканирования символов Macro PDF417 как в буферизовано*!, так и в небуферизованом режимах.

В.3.9.4 Считывание символов Macro PDF417
Для надлежащего считывания символов Macro PDF417 протокол передачи декодера должен соответствовать правилам Macro PDF417 согласно приложению Н по ИСО/МЭК 15438. Декодер должен быть способен полностью поддерживать варианты идентификатора символики PDF417.

Символы могут передаваться в буферизовано*! и небуферизованом режиме.

Перед данными из каждого символа должен располагаться идентификатор символики «|L1». Этот заголовок означает, что управляющие знаки последовательности включаются устройством считывания в сообщение и исполняются прикладной программой. Прикладная программа должна распознавать идентификатор символики, интерпретировать управляющие знаки и обрабатывать исходное сообщение. Подробное содержание управляющих знаков последовательности, их использование и структура Macro PDF417 приведены в ИСО/МЭК 15438.

В.4 Анализ при печати символов PDF417

В.4.1 Общие положения

При печати символов PDF417, должен быть проанализирован ряд факторов, используемых для определения варианта применения PDF417:

• требования данных;
• технология сканирования;
• требования к областям этикетки;
• технология печати.

Разработчики и пользователи программ печати PDF417 должны следовать этим указаниям для определения используемого варианта PDF'417. При отсутствии оптимальных решений, при необходимости, принимают компромиссное решение. Настоящее приложение обеспечивает печать символов надлежащих! образом с учетом возможностей устройств сканирования и печати, имеющихся у пользователя. Дальнейший анализ проводят с использованием таблицы В.2.

В.4.2 Разработка схемы этикетки

В.4.2.1 Проектирование для наибольшего возможного размера X
При проектировании зоны для разх!сшсння символа PDF417 на этикетке ИСО разработчик должен определить наибольший размер X. который может быть использован при печати. Поскольку именно поставщик / изготовитсль этикетки в конечном счете определяет размер X символа для печати в конкретных применениях для отгрузки'ириемкн возможна печать символа PDF417 с любым pajxiepoxi X от 0,254 до 0,432 мх!.

В.4.2.2 Проектирование для наибольшего объёма данных
Определяют поля, которые необходимы в сообщении, и наибольшие ожидаемые длины каждого поля. Добавляют дополнительные знаки. необходимые для форматирования.

В.4.2.3 Проектирование для наиболее подходящего сканирующего оборудования
При выборе зоны для кодирования символа PDF4I7 важно учитывать потенциальные возможности сканирующего оборудования, наиболее подходящего для сканирования. Например, если оборудование имеет наибольшее ноле обзора 7,6 см. может оказаться невозможным считывание символа длиной 10 cxi. но тс же самые данные могут быть встроены в более узкую счигывдсх|ую конфигурацию длиной в 6.6 см.

Таблица В.2
Длина символа и число знаков в символах PDF417

К-во знаков	Длина символа, мм. при размере X
	0,43 мм		0,38 мм		0,33 мм		0,23 мм
	Высота символа, см
	2	4	2	4	2	4	2	4
50	83,31	61,21	73,66	47,75	58,42	41,66	41,15	28,19
100	105,16	68,58	80,26	54,36	64,01	47,34	45,47	36.83
150	119,89	75,95	93,32	60,71	75,44	52,83	49,78	36,83
200	134,62	83,31	106,17	67,31	86,61	52,83	54,10	36,83
250	149,35	90,68	119,13	73,66	92,20	58,42	62,74	41,15
300	164,08	97,79	132,08	80,26	103,38	64,01	67,06	41,15
400	200,66	112,52	157,99	93,22	125,98	75,44	80,01	49,78
500	230,12	127,35	183,90	106,17	142,75	81,03	88,65	54,10
750	310,90	164,08	248,67	132,08	187,71	103,38	118,87	67,06
1000	391,41	208,03	313,44	164,34	238,25	125,98	144,78	80,01
1250	472,19	244,60	371,60	196,85	282,96	148,34	175,01	92,96
1500	560,32	281,43	436,37	222,76	333,50	170,69	200,91	10S,92
Примечания Длина символа с учетом свободных зон. Уровень коррекции ошибок 5.

В.4.2.4 Определение подходящего размера по таблице
В таблице В.2 приведена примерная длина символов для символов PDF417 высотой 2 и 4 см для указанного числа длфавитно-цифровых знаков с размерами X 0.43. 0,38. 0,33. и 0.25 мм. По таблице В.2 находят наибольший размер X, который подходит для применения, затем определяют число знаков, представляющее наибольший размер. Размеры приблизительные: истинные размеры могут зависеть от ряда факторов, включая алгорнтм уплотнения н свойства кодируемых данных.

Если отведенное пространство нс вмещает начальное число знаков, одно из возможных решений заключается в уменьшении их числа.

В.4.3. Печать символа на этикетке

B.4.3.I Общие положения
Перед печатью символа PDF417 на заранее определенной этикетке для отгрузки поставщик / нзготовитель этикетки должен определить размеры зоны, предусмотренной для символа.

В.4.3.2 Определение необходимого размера X
Символы PDF417 в конкретных применениях для о прудки'приёмки рекомендуется печатать не более чем в 12 столбцах данных (рисунок В.2), в противном случае требуется соглашение между торговыми партнёрами. В сочетании с размером зоны, отведенной под символ на этикетке, это ограничение может определять выбор разма X при печати символа. Возможности используемого печатающего оборудования определяют выбор размера X.

Закодированные данные, содержашиеся в столбцах данных, приведены на рисунке B.2.

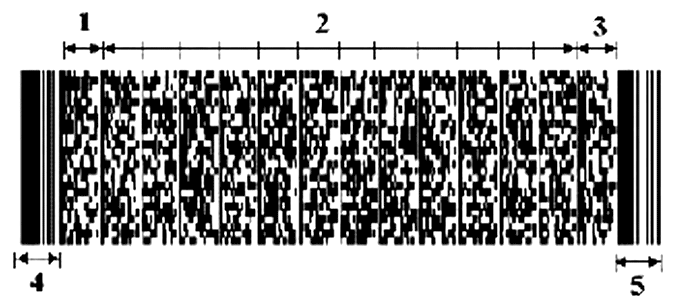

Рисунок В.2
Структура символа PDF417

1 — столбец левого индикатора строк (Left row indicator);

2 — столбцы данных;

3 — столбец правого индикатора строк (Right row indicator);

4 — знак Start (СТАРТl. 5 — мак Stop (СТОП)

В таблицах В.З—В.6 для заданных размеров X и различных длин символа приведено число столбцов данных и алфавито-цифровых знаков, которые могут быть закодированы в символе PDF417, при ширине этикетки 102 мм. Предполагаемая высота символов PDF417 2.5 или 5 см. а уровень коррекции ошибок 5.

Этикетки шириной 102 мм

Таблица В.3
Примерная ёмкость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0,25 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	38,1		50,8		63,5		76,2		96,5
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	36,8	4	49,8	7	62,7	10	75,7	13	93,0	17
2,5	56		185		315		445		617
5	293		601		909		1217		1535
Длина приведена с учётом свободных зон.

Таблица В.4
Примерная ёмкость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0,33 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	38,1		50,8		63,5		76,2		96,5
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	36,1	2	47,2	4	55,8	6	75,4	9	92,2	12
2,5	—		13		77		175		272
5	41		200		358		596		833
Примечания: Знак «—» означает, что данное сочетание нс применяется, т.с. при указанной ширине этикетки и уровне коррекции ошибок 5 невозможно закодировать данные. Длина с учётом свободных зон.

Таблица В.5
Примерная емкость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0,38 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	38,1		50,8		63,5		76,2		96,5
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	34,8	1	47,8	3	60,7	5	73,7	7	93,2	10
2,5	—		—		27		85		171
5	—		88		225		362		567
Примечания: Знак «—» означает, что данное сочетание нс применяется, т.с. при указанной ширине этикетки и уровне коррекции ошибок 5 невозможно закодировать данные. Длина с учётом свободных зон.

Таблица В.6
Примерная емкость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0.43 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	38,1		50,8		63,5		76,2		96,5
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	31,8	0	46,5	2	61,2	4	75,9	6	90,7	8
2,5	—		—		—		34		85
5	—		—		121		239		358
Примечания: Знак «—» означает, что данное сочетание нс применяется, т.с. при указанной ширине этикетки и уровне коррекции ошибок 5 невозможно закодировать данные. Длина с учётом свободных зон.

В таблицах В.7 и В.8 для заданных размеров X и различных длин символа приведено число столбцов данных и алфавитно-цифровых знаков, которые могут быть закодированы в символе PDF417 при ширине этикетки более 102 мм. Предполагаемая высота символов PDF417 2,5 см или 5 ext. а уровень коррекции ошибок 5.

Этикетки шириной более 102 mm

Таблица В.7
Примерная ёмкость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0,38 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	122		135		147
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	119	14	132	16	145	18
2,5	286		344		401
5	841		891		920

Таблица В.8
Примерная схткость символов PDF417 для алфавитно-цифровых знаков при заданных длине и высоте и размере X 0,43 мм

Высота символа, см	Число алфавитно-цифровых знаков для примерной длины, мм
	122		135		147		160
	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных	мм	Число столбцов данных
	120	12	135	14	142	15	157	17
2,5	185		236		261		311
5	596		715		747		770
Примечание: длина указана с учётом свободных зон.

Приложение C
Проблемы, учитываемые при разработке руководств или стандартов по применению, соответствующих настоящему стандарту

(рекомендуемое)

C.1 Общие положения

Настоящий стандарт является базой, которой должны соответствовать различные стандарты но применению отраслей, ассоциаций и предприятии (далее — стандарты по применению), регламентирующие требования к этикеткам со штриховым кодом для отгрузки и приёмки. Настоящий стандарт определяет минимальные и общие элементы и устанавливает варианты для идентификаторов данных и символик. Руководства по применению должны быть более конкретными, в пределах указанных 01раиичений. устанавливаемых настоящим стандартом.

Настоящее приложение представляет характеристики, которые должны быть определены в руководствах по применению.

С.2 Руководства по применению

С.2.1 Руководства или стандарты по применению в разделе «Область применения» должны устанавливать:

• от ветственную организацию (обычно торговую ассоциацию, федерацию или аналогичную структуру), осуществляющую публикацию и утверждение руководства по применению;
• отраслевой сектор;
• географический регион;
• категории торговых партнёров, для которых предназначены руководства но применению.

С.2.2 Руководства по применению должны определять, какой из методов представления (5.1.1 и 5.1.2) будет использован:

• идентификаторы применения EAN/UCC;
• идентификаторы данных FACT;
• если двумерные символы являются частью стандарта — разрешенный формат по ИСО/МЭК 15434.

С.2.3 Из структуры документа должно быть ясно, основная или расширенная (4.4) этикетка применяется торговыми партнёрами.

С.2.4 Руководство по применению должно устанавливать набор элементов данных вместе с указанием степени их обязательности:

a) обязательные элементы данных уникального идентификатора транспортируемой единицы (5.2.1) должны быть полнощью определены следующим образом:

• при использовании идентификатора применения EAN/UCC все поставщики обязаны выполнять правила EAN International и Uniform Code Council¹ для серийного кода транспортной упаковки EAN/UCC — SSCC;
• при использовании идентификаторов данных КАСТ отвечающая за опубликование стандарта по применению организация должна полностью соответствовать требованиям к агентству выдачи (как установлено в ИСО/МЭК 15459-2²) и пройти регистрацию в Органе регистрации. Все поставщики обязаны выполнять правила, установленные для уникального идентификатора, включенного в руководство по применению;

b) должны быть проанализированы информационные потребности перевозчика, особенно в отношении ключа к информации перевозчика (5.2.4);

c) должны быть проанализированы информационные потребности заказчика, особенно в отношении ключа к информации заказчика (5.2.5);

d) прочие данные должны быть проанализированы с общего согласия поставщика, перевозчика и заказчика (5.2.6). Это может потребовать глубокого анализа возможностей кодирования идентификаторов применения EAN/UCC или идентификаторов данных FACT.

С.2.5 Если уникальный идентификатор транспортируемой единицы закодирован с помощью идентификаторов данных FACT, необходимо учитывать следующее:

a) единственный международный Орган регистрации назначается ИСО/МЭК СГК1Л1К31 (ISO/1EC JTC 1/SC31³);

b) Орган регистрации присваивает уникальный код агентству выдачи (1АС⁴);

c) агентство выдачи осуществляет ведение и присвоение идентификаторов отдельным организациям или лицам с соблюдением уникальности идентификаторов в системе агентства выдачи;

d) затем организация или лицо использует код агентства выдачи, когда их внутреннее подразделение выдачи присваивает идентификатор для формирования номера уникального идентификатора транспортируемой единицы с использованием идентификатора данных J. Данные, следующие за идентификатором данных J. начинаются с кода агентства выдачи (IAC) и далее строятся но формату, установленному агентством выдачи, который должен обеспечить уникальность данных так. чтобы ни один пункт выдачи нс присвоил повторно номер единице до истечения достаточного периода времени, в течение которого номер утратит свою значимость для любого пользователя данных.

¹ Указанные правила н/>едоставляются национальной организацией нумерации Ассоциацией автоматической идентификации ЮН ИСК А ///АЛЛ' РОССИЯ представителем системы EAN/UCC на территории РФ.

² ГОСТ Р $1294.5 соответствует ИСО/МЭК 15459-2.

³ Обозначение Подкомитета 31 «Технологии автоматической идентификации и сбора данных» Совместного технического комитета I «Информационная технология» ИСО и МЭК.

⁴ 41 /АС (АйЭйСи) (issuing agenev code) — международное обозначение кода агентства выдачи.

С.2.6 При использовании двумерного символа (символов) должны быть установлены отобранные форматы (приложения А и / или В).

С.2.7 Следует регламентировать для использования линейную символику (6.1). В случае перехода от символики Code 39 рекомендуется приложение D.

С.2.Х Следует установить размер X (6.1.3). В лучшем случае следует предложить полный спектр в соответствии с настоящим стандартом от 0,25 до 0,43 мм.

С.2.9 Следует установить класс качества печати символа (6.1.8, 6.1.8, А.6, В.2.8 и В.3.7). в лучшем случае идентичный регламентированному в настоящем стандарте. Однако условия применения могут потребовать иного класса качества символа. При разработке руководства по применению необходимо учитывать взаимное влияние следующих факторов:

• этикетки от поставщиков, регламентируемые руководством по применению, поступающие к потребителям за пределами данной отрасли;
• этикетки, поступающие от поставщиков, не входящих в данную отрасль.

В обоих случаях торговые партеры должны обсспсчтъ соответствие классу качества символа, установленному в настоящем стандарте.

С.2.10 Следует установить с необходимой доя данного конкретного применения степенью детализации требования к оформлению этикетки (раздел 7), принимая во внимание размер этикетки (7.3) и использование каких-либо особых материалов этикетки (7.5).

С.2.11 Следует установить место размещения этикетки с учетом специфики применения (раздел 8). Следует отмегить, что если конкретное применение включает данные перевозчика но сортировке и прослеживанию, то символ MaxiCode должен быть расположен в верхней части транспортируемой единицы (А.7.3).

Приложение D
Рекомендации для систем, сталкивающихся с несколькими символиками или форматами

(рекомендуемое)

D.1 Общие положения

Открытые системы способствуют свободному перемещению транспортируемых единиц между любыми поставщиками и заказчиками при помощи любого перевозчика. Организации, считывающие этикетку со штриховым кодом для отгрузки н приёмки, могут столкнуться с символами, которые нс соответствуют требованиям этих организации, но используются на иных этапах цепи поставок. В настоящем приложении рассматриваются проблемы, связанные с такой возможной ситуацией, а также вопросы, которые возникают при запланированном переходе от одного варианта обработки к другому.

Использование идентификаторов носителей данных / символик (префиксов к данным, передаваемых декодером и нс кодируемых в символе) в настоящем приложении соответствует ИСО/МЭК 15424.

В соответствии с 5.1.1 предлагаются следующие варианты обработки:

a) идентификаторы применения EAN/UCC с символикой UCCVEAN 128;

b) идентификаторы данных FACT с символикой Code 39;

c) идентификаторы данных FACT с символикой Code 128.

Хотя, обычно планируется использовать в системе только одну из этих комбинаций, пользователям необходимо осознавать, что в системе сканирования может возникнуть любая из комбинаций. В связи с этим организации могут поддерживать один из вариантов обработки или несколько.

D.2 Системы с предполагаемым одноварнантным сканированием

Пользователи, выбирающие работу в одновариантном режиме сканирования, должны учитывать следующие процедуры:

• при использовании только варианта D.1 а) пользователи могут отключать в декодере все иные символики, включая Code 128 в соответствии с вариантом D.1 с). Если декодер поддерживает идентификаторы символик, то главная ЭВМ подтвердит соответствующий идентификатор символики, в частности, С1. соответствующий символу UCCYKAN 128 со знаком FNC1 в первой позиции после знака Start;
• при использовании только варианта D.1 Ь) пользователи должны отключить в любом декодере все прочие символики. Если декодер поддерживает идентификатор символики, то главная ЭВМ подтвердит соответствующий идентификатор символики, в частности, А0;
• при использовании только варианта D. 1 с), пользователи должны полностью задействовать возможности идентификатора символики. При применении декодеров, не поддерживающих идентификаторы символик, главная ЭВМ не способна автоматически распознавать варианзы D.1 а) и D.1 с). При использовании идентификатора символики главная ЭВМ может находить различия в вариантах и отфильтровывать нежелательные варианты. Главная ЭВМ должна подтверждать соответствующий идентификатор символики, в частности - С0.

D.3 Системы с предполагаемым мнотонариантним сканированием

Пользователи, предусматривающие в прикладной системе считывание информации с этикеток с применением двух и более вариантов, должны полностью использовать возможности работы с идентификаторами символик. При применении декодеров, нс поддерживающих идентификаторы символики, главная ЭВМ нс способна автоматически распознавать различные варианты а), Ь) и с), приведенные в D.I. При использовании идентификатора символики главная ЭВМ сможет найти различия в вариантах и отфильтровать те из них. которые нежелательны. Пользователь получает надежную информацию при использовании комбинации идентификатора символики с идентификатором данных FACT или идентификатором применения EAN/UCC. При необходимости пользователи должны рассмотреть возможность подключения дополнительных функций, повышающих надежность в соответствии с ВАЗ.

D.4 Анализ выбора возможного перехода

Существуют три возможности перехода от одного варианта к другому:

А — or Code 39 с идентификаторами данных FACT к UCC/EAN 128;

В — от Code 39 с идентификаторами данных FACT к Code 128 с идентификаторами данных FACT;

С — от Code 128 с идентификаторами данных FACT к UCC7EAN 128.

Переход требует некоторого (обычно значительного) периода параллельного использования, окатывающего влияние как на системы (D.4.2). так и на оборудование (D.4.3).

D.4.2 Системы

Отраслевые объединения и отдельные поставщики, осуществляющие переход от одною варианта к другому, должны осознавать свою ответственность перед заказчиком (расчёты компании или отраслевых объединений на то. что их стандарты для этикеток со штриховым кодом оказывают одинаковое воздействие на всех заказчиков, являются упрощенным подходом).

Если осуществляется переход от идентификаторов данных FACT к идентификаторам применения EAN/UCC (например, варианты перехода, обозначенные D.4.1 «А» и D.4.1 «С»), -электронно-вычислительные системы, поддерживающие производство этикеток, а также электронно-вычислительные системы перевозчиков и заказчиков, при подготовке к переходу должны быть усовершенствованы для обработки идентификаторов применения EAN/UCC.

При каждом варианте перехода программное обеспечение г лавной ЭВМ должно быть способно распознавать идентификаторы символик (D.4.3). которые являются единственным надежным средством распознавания символик и некоторых их дополнительных свойств.

Подобные переходы предусматривают существенные изменения, которые должны быть согласованы между группами поставщиков, перевозчиков и заказчиков. В противном случае возникнут проблемы в работе надежно функционирующих систем и возможно искажение данных.

D.4.3 Оборудование

Отраслевые объединения и отдельные поставщики, осуществляющие переход от одною варианта к другому, должны осознавать свою ответственность перед заказчиком (расчёты компании или отраслевых объединений на то. что их стандарты для этикеток со штриховым кодом оказывают одинаковое воздействие на всех заказчиков, являются упрощенным подходом).

D.4.3.1 Средства печати

Оборудование и программное обеспечение для печати, которое внедряют пользователи, должны производить символы вновь вводимого формата путем использования идентификаторов данных FACT и/или идентификаторов применения EAN/UCC и формировать символику.

D.4.3.2 Декодер

Во тбежанис ошибок при автоматическом сборе данных устройс тва считывания штриховою кода, способные автоматически считывать более одной символики, должны быть настроены на считывание только тех символик, которые требуются в данном конкретном применении.

Декодеры должны быть настроены на считывание и передачу данных как в отменяемой, так и во внедряемой символике и на передачу соответствующего идентификатора символики.

Примечание:
При переходе по D.4.1 «С» требуется различная настройка декодера по отменяемому и внедряемому стандарту.

Не все декодеры способны передавать идентификаторы символик. Использование несоответствующею оборудования в системе, применяющей отменяемые и вновь вводимые символики, приводит к их неверному распознаванию. Ряд декодеров подлежит модернизации, некоторые декодеры нс могут быть модернизированы и подлежат замене.

Сканеры, как правило, нс подвержены этому влиянию, за исключением моделей со встроенными декодерами.

D.5 Рекомендации но организации перехода

D.5.1 Действия уполномоченного отраслевого opгана

Отраслевой орган, инициировавший переход, должен определить связанные с переходом проблемы, которые могут возникнуть у поставщиков, перевозчиков и заказчиков.

Уже на этапе планирования перехода отрасли поставщика необходимо установить контакты с органами, представляющими интересы перевозчиков и заказчиков. В частности, отраслевой орган должен:

• выявить и внимательно ироанализирова гь проблемы, связанные с переходом;
• провести исследование среди поставщиков, перевозчиков и заказчиков для оценки степени пригодности оборудования;
• провести исследование среди этих трупп для оценки необходимости совершенствования баз данных;
• предусмотреть порядок модернизации оборудования и электронно-вычислительных систем с учетом того, что пользователи, которые должны сканировал, символы, соответствующие внедряемому стандарту, должны установить соответствующие системы до того, как будут внедрены новые форматы этикеток.

Примечание:
Данная стратегия внедрения полностью отличается от стратаии, которая обычно применяется при первоначальном внедрении систем штрихового кодирования, когда появление этикетки обычно предшествует внедрению сканирования.

• спланировать вывод из использования этикеток отменяемого формата.

D.5.2 Действия организаций — изготовителей этикеток

Поставщики, осуществляющие замену стандарта для идентификаторов данных и'или символики, должны:

• при переходе на идентификаторы применения EAN/UCC гарантировать правильность программного обеспечения, отвечающего за соответствие между внутренней базой данных и идентификаторами применения.

Примечание:
Данная стратегия внедрения полностью отличается от стратаии, которая обычно применяется при первоначальном внедрении систем штрихового кодирования, когда появление этикетки обычно предшествует внедрению сканирования.

• при переходе на символику UCC7EAN128 обеспечить, чтобы программное обеспечение и/или оборудование для печати полностью поддерживало все варианты обработки в данной символике, включая знак FNC1 в первой позиции после знака Stan и в других позициях;
• в преддверии внедрения этикетки нового формата провести испытания качества печати Code 128 и UCCEANI28.

Указанные системные испытания могут выявить потребность в усовершенствовании или замене существующих систем или оборудования.

D.5.3 Действии ортанизацнй, считывающих данные с этикетки

При подготовке к внедрению этикеток нового формата организациям, которые должны счигывать данные с этикетки, следует предпринять следующие действия:

• обеспечить полное соответствие декодеров требованиям к идентификаторам носителей данных / символик в соответствии с ИСО/МЭК 1542411 в отношении символик Code 39 и Code 128;
• внедрить програмхшос обеспечение, осуществляющее проверку правильности как идентификаторов данных FACT, так и идентификаторов применения EAN/UCC;
• внедрить программное обеспечение но анализу синтаксиса данных в чаети их форхшта и длины;
• при переходе на идентификаторы применения EAN/UCC внедрить программное обеспечени.

Примечание:
Это требование обосновано различием формата некоторых полей данных для идентификаторов данных FACT и идентификаторов применения EAN/UCC.

Приложение E
Примеры этикеток

(справочное)

Е.1 Примеры основных этикеток

Е.1.1 Примеры основных этикеток с минимальным набором данных

В качестве основной этикетки с минимальным набором данных требуется один из двух форматов, приведенных на рисунках Е.1 или Е.2.

Рисунок E.1
Основная этикетка, использующая уникальный идентификатор транспортируемой единицы UCCVEAN-128

1 — заголовок поля;
2 — символ, представляющий уникальный идентификатор транспортируемой единицы;
3 — визуальное представление знаков у никального идентификатора транспортируемой единицы.

Примечания:

1. Рисунок нс подлежит масштабированию.
2. SSCC — международное обозначение уникального идентификатора транспортируемой единицы (Serial shipping container code — серийного кода транспортной упаковки) в системе EAN/UCC.

Рисунок E.2
Основная этикетка, использующая уникальный идентификатор транспортируемой единицы с идентификатором данных J

1 — код агентства выдачи (IAC);
2 — идентификатор данных;
3 — национальный префикс;
4 — префикс предприятия;
5 — уникальный идентификационный номер.

Примечания:

1. В примере использован код агентства выдачи J. присвоенный UPU (Всемирному почтовому союзу).
2. «LICENSE PLATE» — английское наименование уникального идентификатора транспортируемой единицы.

Е.1.2. Примеры основных этикеток, использующих символы штриховою кола в качестве ссылок к базам данных торговых партнёров.

Если с общего согласия торговых партнёров требуются ссылки к базам данных перевозчика или заказчика, рекомендуются форматы, приведенные на рисунках Е.З и Е.4.

Рисунок E.3
Этикетка, содержащая уникальный идентификатор транспортируемой единицы в символике UCC7EAN-I28 и ссылки к базам данных перевозчика и заказчика

1 — отправитель;
2 — получатель;
3 — ссылка к базе данных перевозчика;
4 — ссылка к базе данных получателя или заказчика;
5 — уникальный идентификатор транспортируемой единицы в символике UCC/EAN-I28.

Рисунки Е.З — Е.9 не подлежат масштабированию.

Рисунок E.4
Этикетка, содержащая уникальный идентификатор транспортируемой единицы с идентификатором данных J и ссылки к базам данных перевозчика и заказчика

1 — отправитель;
2 — получатель;
3 — ссылка к базе данных перевозчика;
4 — ссылка к базе данных получателя или заказчика;
5 — уникальный идентификагор 1ранспоргнруемоЙ единицы в символике Code 39 с нденшфикатором данных J.

Е.2 Примеры расширенных этикеток

Е.2.1 Примеры этикеток, использующих символы штрихового кода в качестве ссылок к базам данных торговых партнёров

Если, с общего согласия торговых партнёров, требуются ссылки к базам данных торговых партнёров, рекомендуются форматы, приведенные на рисунках Е.5 или Е.6.

Рисунок E.5
Этикетка, содержащая уникальный идентификатор транспортируемой единицы в символике UCC/EAN-12S и ссылки к базам данных перевозчика и заказчика

1 — отправитель;
2 — получатель;
3 — ссылка к базе данных перевозчика;
4 — ссылка к базе данных получателя или заказчика;
5, 6 — необязательные данные;
7 — уникальный идентификатор транспортируемой единицы в символике UCC/EAN-I2S

Рисунок E.6
Этикетка, содержащая уникальный идентификатор транспортируемой единицы с идентификатором данных J и ссылки к базам данных перевозчика и заказчика

1 — отправитель;
2 — получатель;
3 — ссылка к базе данных перевозчика;
4 — ссылка к базе данных получателя или заказчика;
5, 6 — необязательные данные;
7 — уникальный идентификатор транспортируемой единицы в символике Code 39 с идентификатором данных J

E.2.2 Примеры этикеток, содержащих уникальный идетификаюр транспортируемой единицы и двумерные символы для дополнительных данных торговых партнёров

Если с общего согласия торговых партнёров необходимы данные торговых парт неров в двумерных символах, рекомендуются формы, приведенные на рисунках Е.7, Е.8. Е.9. Пользователи должны осознавать, что потребуются иные сканеры для сканирования двумерных символов, если используемые ими сканеры нс способны считывать эти двумерные символы.

Рисунок E.7
Этикетка, содержащая уникальный идентификатор транспортируемой единицы в символике UCC/EAN-128 и дополнительные данные торговых партнёров в двумерных символах

1 — отправитель;
2 — получатель;
3 — двумерный символ для сортировки / отслеживания груза перевозчиком;
4 — двумерный символ с данными получателя или заказчика;
5 — уникальный идентификатор транспортируемой единицы в символике UCC/EAN-I28.

На рисунке E.7 в символе MaxiCode закодированы следующие данные:

• Индикатор соответствия (Compliance Indicator)
• Заголовок формата сортировки и прослеживания (Sortation and tracking format header)
• Данные перевозчика (Carrier data)
• Заголовок формата идентификатора применения (Application identifier format header)
• Идентификатор транспортируемой единицы поставщика (Supplier's transport unit ID)

R_S — международное обозначение управляющего знака RECORD SEPARA TOR,
русское наименование и обозначение по ГОСТ 27465 — РАЗДЕПИТЕПЬ ЗАПИСЕЙ (РЗ).

G_S — международное обозначение управляющего знака GROUP SEPARA TOR,
русское наименование и обозначение по ГОСТ 27465 — РА ЗДЕЛИТЕЛЬ ГРУПП (РГ).

^EO_T — международное обозначение управляющего знака END OF TRANSMISSION,
русское наименование и обозначение по ГОСТ 27465 - КОНЕЦ ПЕРЕДАЧИ (КП).

На рисунке Е.7 в символе PDF417 закодированы следующие данные:

• Заголовок (Header)
• Заголовок формата для формата данных «03» (Data Format "03" Format Header)
• Наименование отравителя (Sender's name)
• Улица в адресе отправителя (Sender's street address)
• Город, страна и почтовый код (индекс) отправителя (Sender's city, state and postal code)
• Наименование получателя (Recipient’s name)
• Улица в адресе получателя (Recipient's street address)
• Город, страна и почтовый код (индекс) получателя (Recipient's city, state, and postal code)
• Заголовок формата идентификатора применения ( Application identifier format header)
• Идентификатор груза (Shipment ID)
• Идентификатор транспортируемой единицы (номерной знак на упаковке) (Transport unit ID (container license plate))
• Номер отправки перевозчика (Carrier shipment number)
• Номер заказа, присвоенный заказчиком, и номер строки в заказе (Customer PO number and line item number)
• SCC-14 (код товара) и количество (каждого) (SCC-14 (item code) and quantity (each))
• Идентификатор заказчика для продукции (Customer product ID)
• Страна происхождения (Country of origin)
• Номер партни/серии (Lot / batch number)
• Номер грузового места «п/х» (Carton «n of x»)
• Масса груза (Shipment weight)
• Объем груза (Shipment volume)
• Конечная метка (Trailer)

F_S — международное обозначение управляющего знака FILE SEPARATOR,
русское наименование и обозначение по ГОСТ 27465 — РАЗДЕЛИТЕЛЬ ФАЙЛОВ (РФ).

U_S — международное обозначение Управляющего знака UNIT SEPARATOR,
русское наименование и обозначение по ГОСТ 27465 — РАЗДЕЛИТЕЛЬ ЭЛЕМЕНТОВ (РЭ)

Рисунок E.8
Этикетка, содержащая уникальный идентификатор транспортируемой единицы с идентификатором данных J и дополнительные данные торговых партнёров в двумерных символах

1 — отправитель;
2 — получатель;
3 — двумерный символ для сортировки / отслеживания груза перевозчиком;
4 — двумерный символ с данными получателя или заказчика;
5 — уникальный идентификатор транспортируемой единицы в символике Code 39 с идентификатором данных J.

На рисунке E.8 в символе MaxiCode закодированы следующие данные:

• Заголовок (Header)
• Заг оловок формата сортировки и прослеживания (Sortation and tracking format header)
• Данные перевозчика (Carrier data)

На рисунке Е.8 в символе PDF417 закодированы следующие данные:

• Заголовок (Header)
• Заголовок формата для формата данных «04» (Data Format "04" Format Header)
• Наименование и адрес отравителя (Sender's name and address)
• Наименование и адрес получателя (Recipient’s name and address)
• Номер уведомления об отправке (Despatch advice number)
• Заголовок формата идентификатора данных (Data identifier format header)
• Идентификатор транспортируемой единицы (номерной знак на упаковке) (Transport unit ID (container license plate))
• Номер отправки перевозчика (Carrier shipment number)
• Количество (каждого вида товара в заказе) (Quantity (each implied))
• Идентификатор поставщика (Supplier ID)
• Идентификатор продукции заказчика (Customer product ID)
• Страна происхождения (Country of origin)
• Номер партни/серии (Lot / batch number)
• Номер грузового места «п/х» (Carton «n of x»)
• Масса груза (Shipment weight)
• Объем груза (Shipment volume)
• Конечная метка (Trailer)

Рисунок E.9
Две этикетки (верхняя — этикетка перевозчика, нижняя — этикетка поставщика)

1 — отправитель;
2 — получатель;
3 — двумерный символ для сортировки / отслеживания груза перевозчиком;
4 — описание продукции;
5 — логотип;
6 — расшифровка в виде текста для чтения;
7 — номер EAN/UCC и номер партии;
8 — уникальный идентификатор транспортируемой единицы в символике UOC/EAN-I28;
9 — визуальное представление знаков.

Приложение F
Размещение этикеток

(справочное)

На рисунках F.1 приведены примеры этикетирования для различных транспортируемых единиц.

Рисунки F.1 — Примеры размещения этикеток

Приложение G
Соответствие межгосударственных стандартов международным стандартам

(справочное)

В таблице G.1 приведены сведения о соответствии межгосударственных стандартов международным стандартам.

Таблица G.1
Соответствие межгосударственных стандартов международным стандартам

Обозначение и наименование межгосударственного стандарта	Обозначение и наименование международного станда, условное обозначение степени его соответствия межгосударственному стандарту
ГОСТ 30721—2000 / ГОСТ Р 51294.3-99 «Автоматическая идентификация. Кодирование штриховое. Термины и определения»	ЕИ 1556—98 «Штриховое кодирование. Терминология» (NEQ)
ГОСТ 30742-2001 (ИСО/МЭК 16388—99) «Автомата ческая идентификация. Кодирование штриховое. Спецификация символики Соdе 39 (Код 39)»	ИСО/МЭК 16388—99 «Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Соdе 39» (MOD)
ГОСТ 30743—2001 (ИСО/МЭК 15417—2000) «Автоматическая идентификация. Кодирование штриховое. Спецификация символики Соdе 128 (Код 128)»	ИСО/МЭК 15417—2000 «Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода Соdе 128» (MOD)
ГОСТ 30819—2002/ГОСТ Р 51294.4—2000 (ИСО/МЭК 15459-1-99) «Автоматическая идентификация. Международная уникальная идентификация транспортируемых единиц. Общие положения»	ИСО/МЭК 15459-1—99 «Информационные технологии. Уникальная идентификация транспортируемых единиц. Часть 1. Общие положения» (MOD)
ГОСТ 30820—2002/ГОСТ Р 51294.5—2000 (ИСО/МЭК 15459-2—99) «Автоматическая идентификация. Международная уникальная идентификация транспортируемых единиц. Порядок регистрации»	ИСО/МЭК 15459-2—99Б «Информационная технология. Уникальная идентификация транспортируемых единиц. Часть 2. Порядок регистрации» (MOD)
ПРИМЕЧАНИЯ: В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: MOD — модифицированный стандарт; NEQ — не зквивалентный стандарт.

Приложение H
Соответствие государственных стандартов международным стандартам

(справочное)

В таблице H.1 приведены сведения о соответствии государственных стандартов международным стандартам.

Таблица H.1
Соответствие государственных стандартов международным стандартам

Обозначение и наименование государственного стандарта	Обозначение и наименование международного станда, условное обозначение степени его соответствия государственному стандарту
ГОСТ Р 51294.1—99 «Автоматическая идентификация. Иодирование штриховое. Идентификаторы символик»	ИСО/МЭК 15424—2000 «Информационная технология. Технологии автоматической идентификации и сбора данных. Идентификаторы носителей данных (включая идентификаторы символик)» (NEQ)
ГОСТ Р 51294.6-2000 (ИСО/МЭК 16023-2000) «Автоматическая идентификация. Кодирование штриховое. Спецификация символики Maxi-Code (Максикод)»	ИСО/МЭК 16023—2000 «Информационная технология. Международная спецификация символики MaxiCode» (MOD)
ГОСТ Р 51294.7—2001 (ИСО/МЭК 15416-2000) «Автоматическая идентификация. Кодирование штриховое. Линейные символы штрихового кода. Требования к испытаниям качества печати»	ИСО/МЭК 15416—2000 «Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация качества печати штриховых кодов. Линейные символы» (MOD)
ГОСТ Р 51294.9—2002 (ИСО/МЭК 15438—2001) «Автоматическая идентификация. Кодирование штриховое. Спецификации символики PDF417 (ПДФ417)»	ИСО/МЭК 1543В—2001 «Информационная технология. Технологии автоматической идентификации и сбора данных. Спецификация символики штрихового кода PDF 417» (MOD)
ПРИМЕЧАНИЯ: В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: MOD — модифицированный стандарт; NEQ — не зквивалентный стандарт.

Библиография

1. Проект международного стандарта ИСО/МЭК 15415 (ISO/1EC 15415)

Информационная технология — Технологии автоматическом идентификации и сбора данных — Спецификация испытаний качества печати штрихового кода — Двумерные символы
(Information technology — AIOC techniques — Bar code print quality test specification — Two dimensional symbols)

2. Международный стандарт ИСО/МЭК 15419—2001 (ISO/IEC 15419:2001)

Информационная технология — Технологии автоматической идентификации и сбора данных — Испытания цифрового отображения штрихового кода и его печати
(Information technology — Automatic identification and data capture techniques — Bar code digital imaging and printing performance testing)

3. Международный стандарт ИСО/МЭК 15420—2000 (1SO/1EC 15420:2000)

Информационная технология — Технологии автоматической идентификации и сбора данных — Спецификация символики штрихового кода — EAN/UPC
(Information technology Automatic identification and data capture techniques — Bar code symbology specification — EAN/UPC)

4. Международный стандарт ИСО/МЭК 15421—2000 (ISO/IEC 15421:2000)

Информационная технология — Технологии автоматической идентификации и сбора данных — Спецификации испытаний мастера штрихового кода
(Information technology — Automatic identification and data capture techniques — Bar code master test specifications)

5. Международный стандарт ИСО/МЭК 15423-1—2001 (KSO/ШС 15423-1:2001)

Информационная технология — Технологии автоматическом идентификации и сбора данных — Испытания характеристик сканеров и декодеров штрихового кода — Час ть 1. Для линейных символов
(Information technology — Automatic identification and data capture techniques — Bar code scanner and decoder performance testing — Part 1: Linear symbols)

6. Проект международного стандарта ИСО/МЭК 15423-2 (ISO,lEC 15423-2)

Информационная технология — Технологии автоматической идентификации и сбора данных — Испытания характеристик сканеров н декодеров штрихового кода — Часть 2. Для двумерных символов
(Information technology — A IDO techniques — Bar code scanner and decoder performance testing — Part 2: Two-dimensional)

7. Международный стандарт ИСО/МЭК 15424—2000 (ISO/IEC 15424:2000)

Информационная технология — Технологии автоматической идентификации и сбора данных — Идентификаторы носителей данных (включая идентификаторы символик)
(Information technology Automatic identification and data capture techniques Data carrier identifiers (including symbology identifiers)

8. Международный стандарт ИСО/МЭК 15426-1—2000 (ISO/IEC 15426-1:2000)

Информационная технология — Технологии автоматической идентификациии сбора данных — Спецификации соответствия верификатора штрихового кода — Часть 1. Для линейных символов
(Information technology Automatic identification and data capture techniques — Barcode verifier conformance specifications— Part 1: Linear symbols)

9. Проект международного стандарта ИСО/МЭК 15426-2 (ISO/IEC 15426-2)

Информационная технологов — Технологии автоматической идентификации и сбора данных — Спецификации соответствия верификатора штрихового кода — Часть 2. Для двумерных символов
(Information technology — AIDC techniques — Bar code verifier conformance specification — Part 2: Two-dimensional)

10. Международный стандарт ИСО/МЭК 15459-2—99 (ISO/IEC 15459-2:1999)

Информационная технология — Уникальная идентификация транспортируемых единиц — Часть 2. Порядок регистрации
(Information technology — Unique identification of transport units — Part 2: Registration procedures)

11. Проект международного стандарта ИСО/МЭК 15960 (ISO/IEC 15960)

Информационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Прикладные требования / Спецификации протокола сообщения
(Information technology — AIDC techniques — RFID for item management — Application requirements.1 Transaction message profiles)

12. Проект международного стандарта ИСО/МЭК 15961 (ISO/IEC 15961)

Информационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Главный ингеррогагор — Функциональные команды и другие синтаксические возможности
(Information technology — AIDC techniques — RFID for item management — Host interrogator — Tag functional commands and other syntax features)

13. Проект международного стандарта ИСО/МЭК 15962 (ISO/IEC 15962)

Информационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Синтаксис данных
(Information technology — AIDC techniques — RFID for item management — Data syntax)

14. Проект международного стандарта ИСО/МЭК 15963 (ISO/IEC 15963)

Нн(|м)рмационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Уникальная идентификация радиочастотной метки и Орган регистрации по обеспечению уникальности
(Information technology — AIDC techniques — RFID for item management — Unique identification of RF tag and registration authority to manage the uniqueness)

15. Международный стандарт ИСО/МЭК 16022—2000 (ISO/IEC 16022:2000)

Информационная технология — Международная спецификация символики — Data matrix
Information technology — International symbology specification — Data matrix)

16. Международный стандарт ИСО/МЭК 16390—99 (ISO/IEC 16390:1999)

Информационная технология — Технологии автоматической идентификации и сбора данных — Спецификация символики штрихового кода — Interleaved 2 of 5
(Information technology — Automatic identification and data capture techniques — Bar code symbology specifications — Interleaved 2 of 5)

17. Проект международного стандарта ИСО/МЭК 18000 (все части) (ISO/IEC 18000 (all parts))

Информационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Радиоинтерфейс
(Information technology — AIDC techniques — RFID for item management — Air interface)

18. Проект международного стандарта ИСО/МЭК 18001 (ISO/IEC 18001)

Информационная технология — Технологии автоматической идентификации и сбора данных — Радиочастотная идентификация для управления учетными единицами — Спецификации прикладных требований
(Information technology — AIDC techniques — RFID for item management — Application requirement profiles)

19. Международный стандарт ИСО/МЭК 18004—2000 (ISO/IEC 18004:2000)

Информационная технология — Технологии автоматической идентификации и сбора данных — Символика штрихового кода — QR Code
(Information technology — Automatic identification and data capture techniques — Bar code symbology — QR Code)

20. Государственный стандарт РФ ГОСТ 27463-87

Системы обработки информации. 7-битные кодированные наборы символов

21. Национальный стандарт США ANSI МН 10.8.2-1995

Стандарт идентификаторов применения данных
(Data application identifier standard)

Ключевые слова:
штрих-код, обработка данных, автоматическая идентификация, символ штрихового кода, двумерные символы, логистическая система, этикетка для отгрузки, транспортирования и приёмки груза.
